产品名称

CSP5100配网自动化馈线终端(FTU)

概要信息
编号
重量
0.00
1
0
零售价
0.00
市场价
0.00
没有此类产品

一、产品概述:



      CSP5100配网自动化馈线终端是采用32位高速处理器控制芯片的新型高压开关控制装置,能快速稳定的完成对高压开关的监控。集保护、测量、控制、监测、通讯、远动等功能于一体,具有集成度高、配置灵活、界面友好等特点。广泛应用于辐射型供电及环网供电系统,可以与主站配合,帮助系统识别线路瞬时性故障与永久性故障,可自动消除瞬时故障对线路的影响,又可与主站配合,隔离永久故障段,避免造成长时间的大面积停电,自动恢复非故障区段电网供电,从而经济实用地实现配网自动化。



      CSP5100配网自动化馈线终端是针对10KV配电网中的柱上式负荷开关(或断路器)的监控和保护而研发的配网自动化终端产品,是各种类型柱上开关自动化的首选配套机型。安装于配电网10kV馈线回路杆上,与户外柱上开关、电压互感器组成成套设备,具备遥信、遥测、遥控、故障检测、历史数据存储和通信等功能。

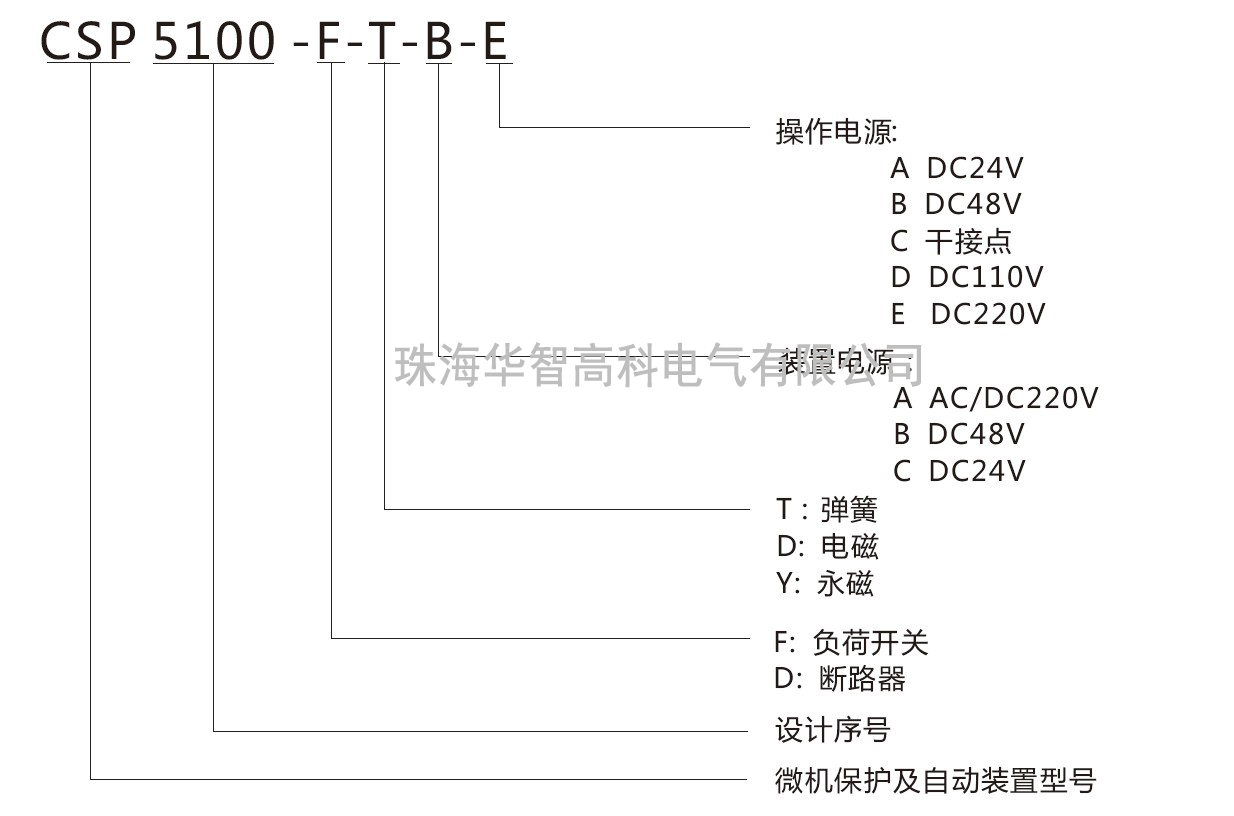

二、产品型号及含义:

三、主要功能:



1、信息采集

Ÿ采集状态量信息,并具有重要状态量变位上报及SOE功能;

Ÿ采集电压和电流数据,计算电压和电流有效值、有功功率、无功功率、频率、零序电流等参数。



2、数据处理及传送功能

Ÿ具备遥测数据定点记录、存储功能;

Ÿ具备检测遥测极值并生成历史记录的功能;

Ÿ支持主站召唤全部数据(当前遥测值、遥信状态);

Ÿ支持主站召唤历史数据(遥测定点记录、极值记录);

Ÿ通过交流采样识别故障(遥测越限告警、过流等),并以虚遥信方式上传故障报警;

Ÿ检测和记录故障发生的时间;

Ÿ遥测越死区参数可配置,遥测数据越死区可主动上报或等待召唤。



3、保护功能

Ÿ具有过负荷报警功能;

Ÿ具有限时速断保护和过流保护功能;

Ÿ具有零序电流保护功能。



4、遥控功能

Ÿ接收并执行遥控指令或当地控制命令,并可返送校核,能与各种类型重合器、断路器和负荷开关配合执行操作;

Ÿ保存遥控记录;

Ÿ智能电源管理。



5、时间记录及上报功能

Ÿ记录开关状态变化的时间并上报;

Ÿ记录故障发生的时间及故障类型并上报。



6、通信功能

Ÿ支持以太网、GPRS/CDMA、串行通信等多种通信方式;

Ÿ支持IEC60870—5—101:2002、IEC60870—5—104:2006等多种通信协议,支持各种通信扩展。



7、设置功能

Ÿ具有时钟设置功能,能接收上级的校时命令;

Ÿ具有参数设置功能,可设置电流、电压整定值等参数。



8、自诊断、自恢复

Ÿ具有丰富的自诊断功能;

Ÿ具有软硬件watchdog功能;

Ÿ软硬件故障采用软遥信上传。



四、机械及环境参数:



1、工作环境

Ÿ温度:-40℃- +70℃

Ÿ湿度:5% - 100%

Ÿ大气压力:70 - 106Kpa



2、机械性能

Ÿ机箱防护性能:防护等级不低于GB/T4208规定的IP54,满足户内、户外恶劣环境下的可免维护性,提高产品竞争力。





五、产品尺寸及开孔尺寸:

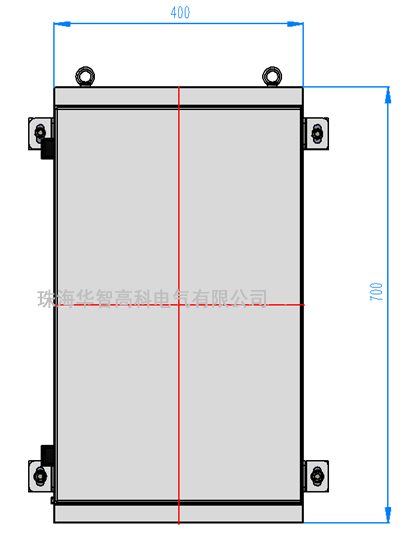

产品正视图

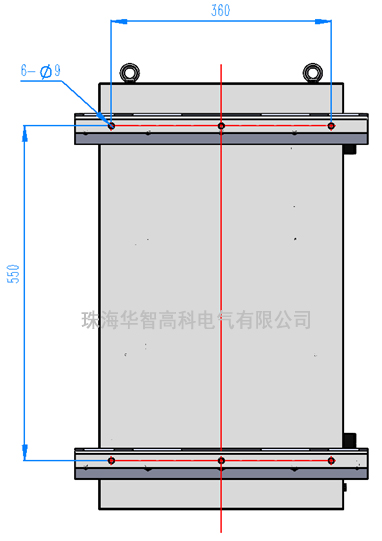

 产品后视图

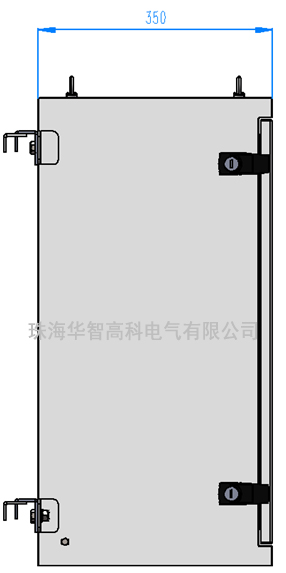

产品侧视图

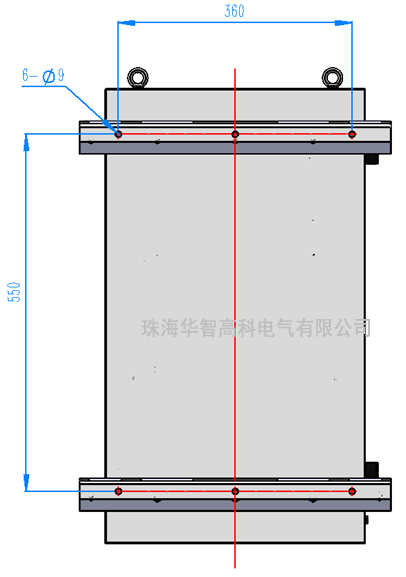

产品开孔尺寸1

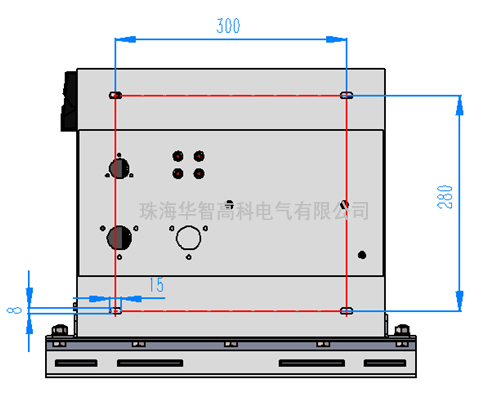

产品开孔尺寸2

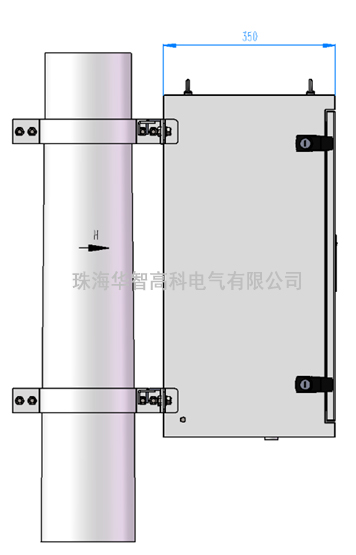

安装示意图

未找到相应参数组,请于后台属性模板中添加
暂未实现,敬请期待
暂未实现,敬请期待
