一、概述:

OLC-12气体绝缘全封闭开关设备(以下简称充气式开关柜)适用于12kV的电力系统中,主要用于配电网络中的环网供电、故障区域的自动隔离、线路分段等。在开关柜中只需配备上配电自动化终端设备(DTU)与通讯装置,即可与配电自动化系统的控制中心进行通讯,而且可进行线路的电压、电流等多种电量的测量、监控各开关的工作状态。

OLC-12充气式开关柜将所有开关设备密封在充有SF6的密闭不锈钢箱体内,外部无裸露带电体,是一种全封闭、全绝缘的开关设备,不受外界环境影响,运行安全可靠。开关柜分为断路器柜、负荷开关柜、组合电器柜、联络开关柜、计量柜等标准单元可灵活组合实现多方案。特别适用于城市住宅小区、工业供电、大型公共建筑、开闭所、工业商区、农村乡镇等供电负荷大、密度高的地区。



二、主要特点:

1、OLC-12系列充气柜以SF6气体作为灭弧及绝缘介质。

2、开关柜为全密封、全绝缘结构,母线、开关及带电部件完全封闭在不锈钢壳体中。整体充以0.045Mbar的SF6气 体,

防护等级达到IP67。整体开关装置完全不受外部环境的影响,即便在短时间水浸的极端情况下也能保证开关正常运行,

产品终身维护。

3、开关柜具有完善的“五防”联锁装置,彻底杜绝人为误操作可能引起的人员及设备运行故障。

4、所有开关柜具有可靠的安全泄压通道,即使在极端情况下也能保障操作人员人身安全。

5、开关柜分为固定单元组合和可扩展单元组合两类。

6、开关柜通常在正面进出线,也可按不同的安装位置实现侧出线或侧扩展。

7、柜体尺寸小,安装方便,并能够适合空间狭小及环境条件不良的地方。

8、开关柜可根据用户的不同需求配置电动、远控及检测装置。

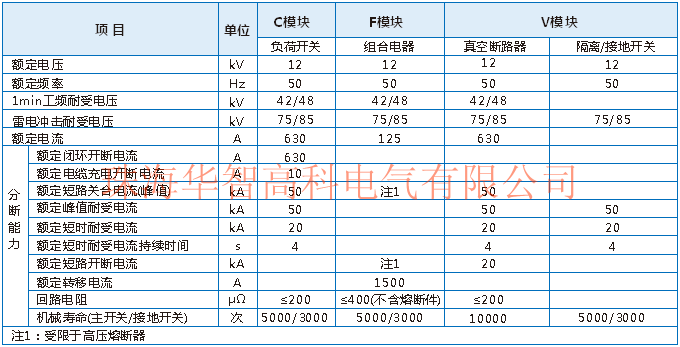

三、技术参数:

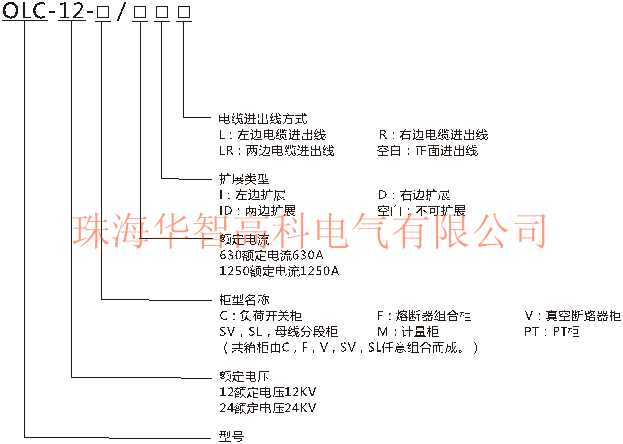

四、型号说明:



举例说明:

1. OLC-12-C/630DL表示负荷开关柜,额定电压12KV,额定电流630A,右边扩展,左电缆进出线方式。

2. OLC-12-CF/630IR表示负荷开关单元和熔断器组合单元组合而成,母线电压12KV,母线电流630A,左边扩展,右电缆进出线方式。



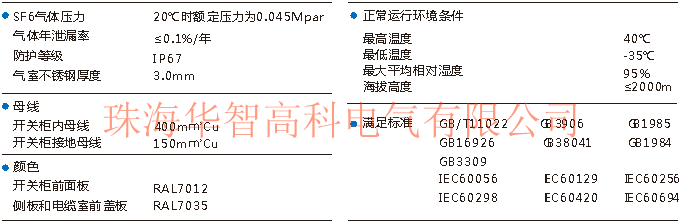

五、性能指标:

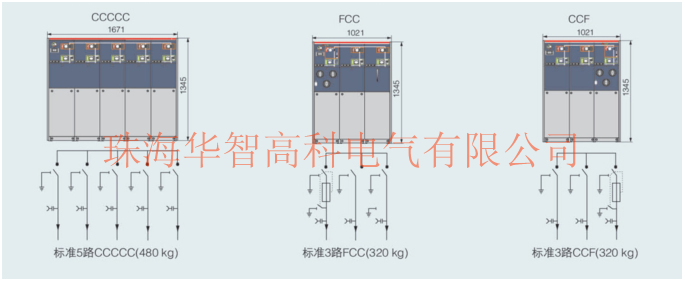

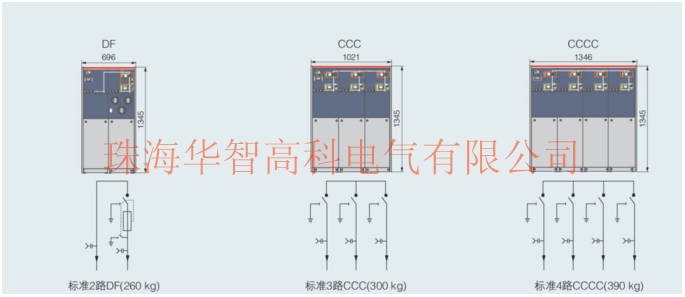

六、 非扩展标准模块方案

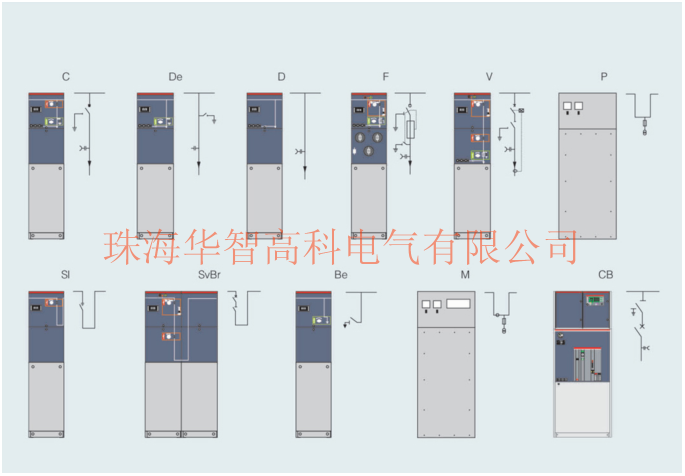

七、标准扩展模块

C            负荷开关模块
De           带接地刀的电缆连接模块
D            不带接地刀的电缆连接模块
F            负荷开关熔断器组合电器模块
V            真空开关模块
SL           母线分段开关模块(负荷开关)
SvBr         母线分段开关模块(真空开关)
Sv           总是跟母线提升模块在一起
Be           母线接地模块
M/PT        表计模块12kV
表计模块24kV
CB           真空断路器模块

注:单个OLC-12型模块必须加扩展头后才能使用。

OLC-12型的重量表(这些重量没有考虑附件)

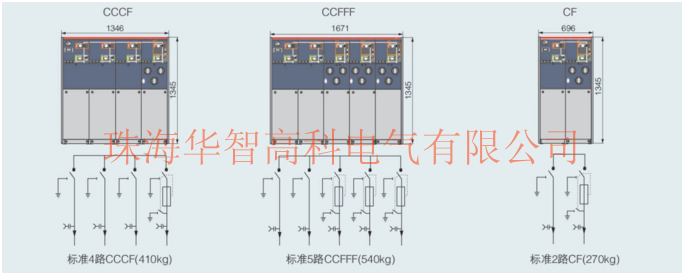

标准1路     130kg
M表计柜大约是250kg
6路大约是    570-800kg

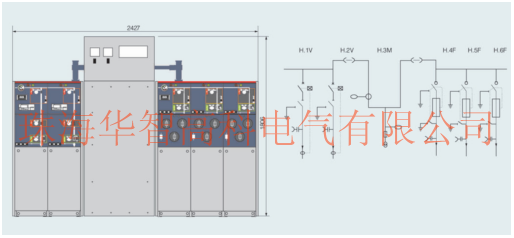

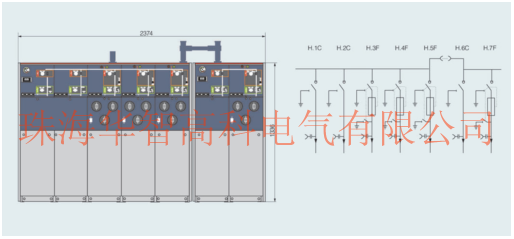

八、方案举例

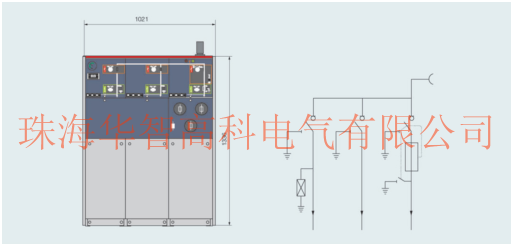

方案一 SA+CCF+

母线安装避雷且预留扩展

注:开关单元数不小于3。

方案二 CCFFF=CF

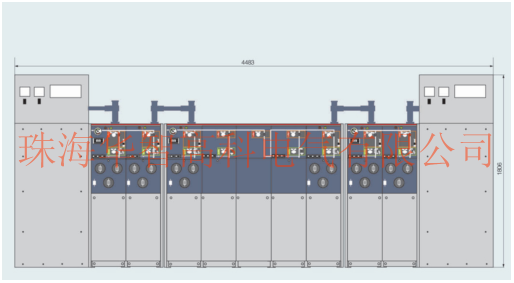

一组最多为6个单元,超过6个单元时需扩展母线连接。

方案三CCF+

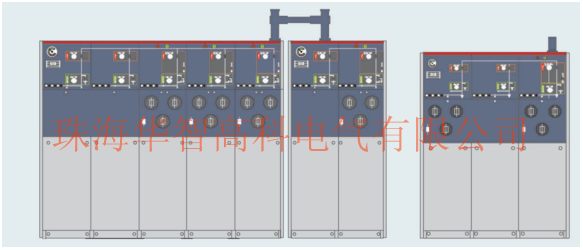

进线安装避雷器且预留扩展。

方案四VV=M=FFF

高压侧计算

方案五 PT=FF=FCSLCF=FF=PT

单母线分段带母线PT

九、产品结构

1.熔断器室

2.电容性电压指示器

3.短路接地故障指示器(可选件)

4.压力指示器

5.具有序列号的标牌

6.模拟线路图

7.熔断器熔断指示器

8.面板上的挂锁装置

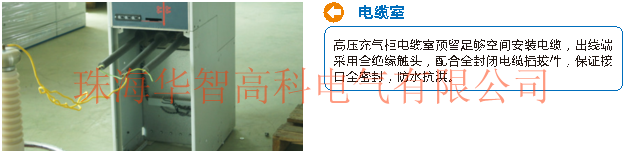

9.电缆室

10.RYU安装室

11.联锁

12.断路器操作孔

13.负荷开关操作孔

14.接地开关操作孔

15.隔离开关操作孔

16.分闸按钮

17.合闸按钮

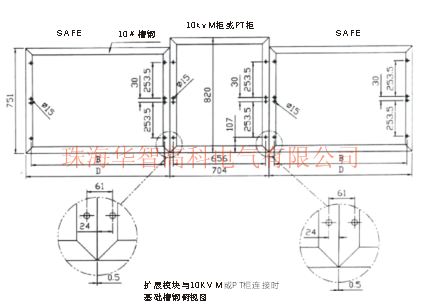

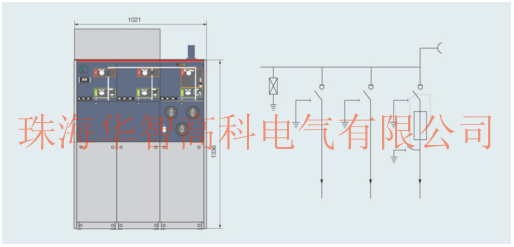

十、结构及尺寸:

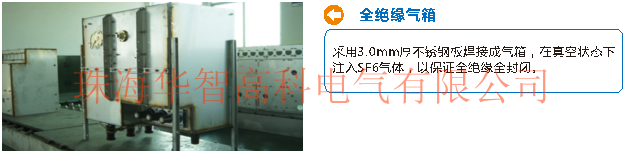

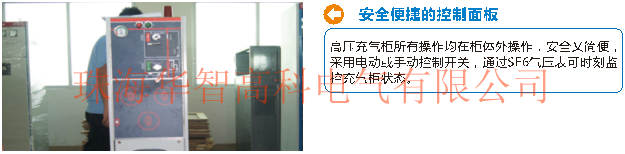

十一、产品细节
