产品名称

XL-21动力配电箱

概要信息
编号
所属分类
重量
0.00
1
0
零售价
0.00
市场价
0.00
没有此类产品

一、产品概述



XL—21系列低压动力配电柜适合于工业与民用建筑中作交流频率为50HZ、电压500V及以下、三相四线电力系统的动力配电和照明配电用。同时适合制作各种电动机启动柜,包括全压直接启动柜,全数字控制软启动柜、自耦降压启动柜,星三角启动柜,多速电动机启动柜等。具有数十种一次线路方案号或派生方案号供选择使用,适用范围广。

本产品系户内封闭式配电箱。箱体用薄钢板弯制焊接而成,正面为单扇左开门,门上装有电压表、电流表等测量仪表和操作电器、信号电器等,是一种结构简单、运行可靠、成本较低的动力配电装置。

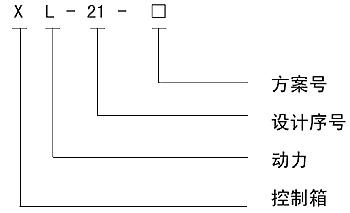

二、产品型号及含义

三、使用环境



周围空气温度不高于+40℃,不低于-5℃。24h内平均温度不得高于+35℃。
户内安装使用,使用地点的海拔高度不得超过2000m。
周围空气相对湿度在最高温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度(例女口+20~C时为90%)应考虑到由于温度的变化可能会偶然产生凝露的影响。
设备安装时与垂直面的倾斜度不超过5℃。
设备应安装在无剧烈震动和撞击的地方,及不足使电器元件受到腐蚀的场所。
用户有特殊要求时可与制造厂协商解决。



四、产品结构特点



XL-21型低压动力配电箱系封闭式,外壳用钢板弯制而成,刀开关操作手柄于箱前右柱上部,可以作为切换电源之用。配电箱前面装有一只电压表,指示汇流母线的电压。配电箱前面有门,门打开后,配电箱内全部设备敞露、便于检修维护。本配电箱均采用国内自行设计的型组件,具有结构紧凑,检修方便,线路方案可以灵活组合等特点。配电箱除装有空气断路器和熔断器作为短路保护外,还装有接触器和热继电器,箱前门可装操作按钮和指示灯。
构件外形尺寸为:长600、700、800mm,高1600、1800mm,宽350、400mm。

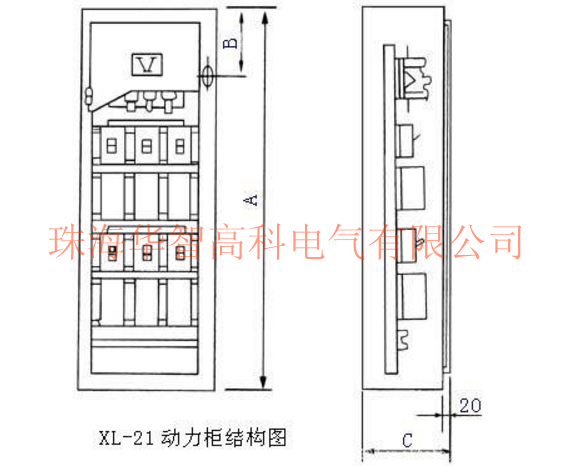

五、产品结构图

六、产品主要技术参数



基本电气参数

(1)额定绝缘电压:660V

(2)额定工作频率:50Hz

(3)额定工作电压:380V

(4)工作电流范围:630A—200A

(5)额定峰值耐受电流:30KA

(6)额定短时耐受电流:15KA

(7)电气间隙:  ≥10mm

(8)爬电距离:  ≥12.5mm

(9)防护等级:IP30

(10)触电保护类别:I类

主电路方案

XL-21型动力柜主电路设计了32个方案,共136个规格。主电路方案是征求了广大设计、使用部门的意见选编的,增加了众多客户不同需要的方案。

电器元件选择

XL-21型动力柜车要采用国内已能批量生产的比较先进  的电器元件,如:腿3-200/34、胆3-400/34、册3-600/34熔断器式刀开关;DZl5—100/330、DZ15—250/330、DZ5—600/220、D220系列空气断路器;CJ10、CJl2B系列  交流接触器等,同时也根据经济、合理的原则,在充分考虑可行性的前提下保留了部分可用的老产品如DZl0等。不选用已淘汰的产品。

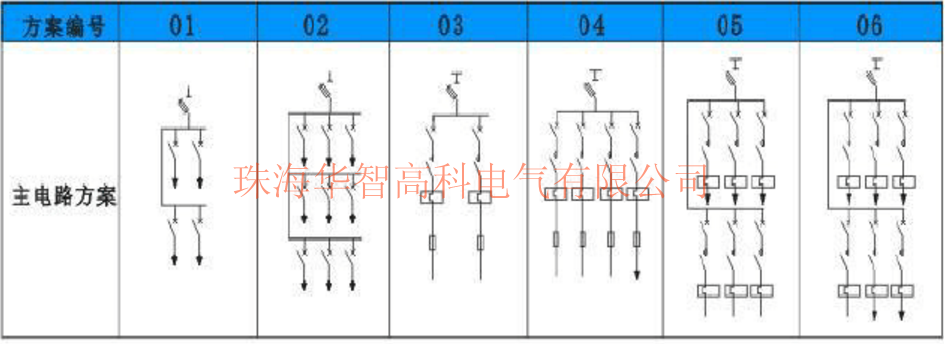

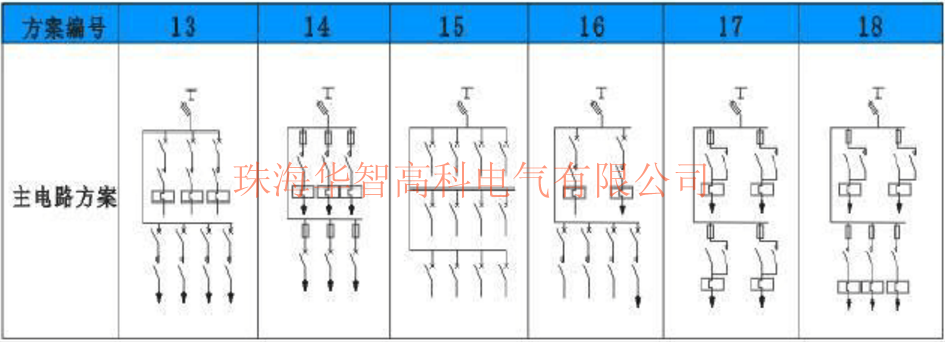

七、典型方案

未找到相应参数组,请于后台属性模板中添加
暂未实现,敬请期待
暂未实现,敬请期待
