发变组差动保护（CSP2000GC-D）

一、应用场所：



适用于中小容量发电机保护，集差动保护与转子接地保护于一体，与微机型发电机后备保护装置一起构成发电机的完整保护。

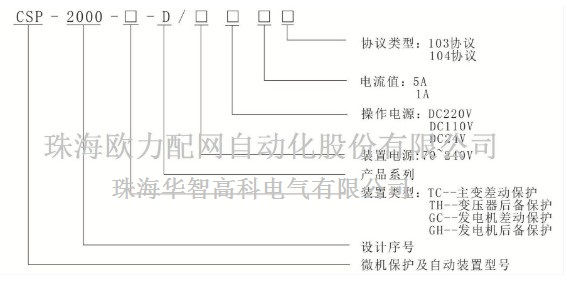

二、型号定义：

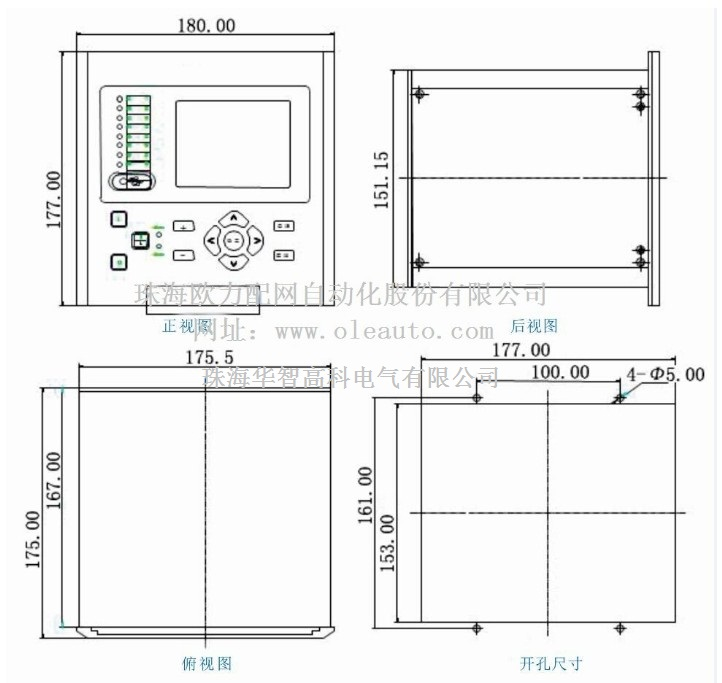

三、产品尺寸及开孔尺寸

四、产品功能概述



1、保护功能



·         复式比率差动保护

·         差动速断保护横差保护

·         差流越限保护

·         CT断线保护

·         非电量保护（2路）



2、辅助功能



·         谐波频谱分析

·         相位显示

·         故障录波

·         装置自检故障告警

·         保护定值远方召唤和修改

·         支持以太网网络打印功能(手动打印定值、手动\自动打印报告)



3、通讯功能



·         两路标准RS485多机通讯端口

·         两路工业以太网口

·         支持单网、双网通讯，能够完全实现网络的冗余互备

·         IEC-60870-5-103（RS485通讯模式）、IEC-60870-5-104（工业以太网通讯模式）标准通信规约



4、GPS对时功能



·       装置可以通过RS485差分电平接收GPS硬时钟秒对时，同后台监控系统配合，可以完成GPS的精确对时或通过接收IRIG-B码进行精确对时。
