CSP2000-G综合测控微机保护装置

1、概述

CSP2000-G综合微机保护装置是珠海欧力配网自动化股份有限公司（简称欧力配网）广泛引用了国内外现有的技术和经验，并在技术上改革创新，经过3年多的专研而推出的多功能保护装置，该产品结合了更多客户的实际需求和更广泛的应用及兼容性。

在功能模式上我们设计了线路保护保护、变压器保护、电容器保护等功能的选配，在辅助功能上可自行将备自投、自恢复、重合闸等功能的启用、禁止等配置。每个功能都可以对15路开入量，11个输出节点开关功能进行自行定义，电流采样有8个独立采样通道，电压有4个独立采样通道，满足不同工程需求保护装置应用和自动化控制应用。

2、CSP2000-G综合微机保护装置应用范围

1. 1～35KV进线单元保护测控

2. 1～35KV出线单元保护测控

3. 1～35KV分段单元保护测控

4. 1～35KV 厂（所）变压器单元保护测控

5. 1～35KV高压电动机单元保护测控

6. 1～35KV高压电容器单元保护测控

7. 1～35KV高压电抗器单元保护测控

3、综合技术特点

1. 采用外部高精度AD芯片，采样精度更高。

2. 采用统一的硬件框架、软件平台，产品一致性好。

3. 采用本公司自主研发的成果，增加了防跳功能、故障闭锁合闸回路功能及失压闭锁合闸回路功能，该功能可以通过内部控制字选择投入或退入，并与断路器防跳没有任何冲突；而传统防跳功能投入或退出不可选择，与断路器防跳相冲突。

4. 开关量输入、电源输入及通信接口部分采用了变压器隔离、光电隔离、TVS保护的抗干扰措施，使得装置的抗干扰能力特别强。

5. 装置具备完善的自检功能，当发现装置工作不正常时可靠闭锁保护出口，保证装置不会误动。

6. 功能齐全，融合了本公司所有常用保护功能，还在功能模式上我们设计了线路保护、变压器保护、电容器保护等功能的自行配置。电流采样有8个独立采样通道，电压有4个独立采样通道，满足不同的保护装置应用和自动化控制，是同行业无可比拟的。

7. 采用专业时钟芯片，由单独的晶振支持，带有备用电池，时钟即使在装置掉电后也能正确走时，大容量的存储器使装置能准确记录100个各种故障信息。

8. 软件采用模块化设计，具有多种冗余措施，并经过了长时间的现场运行考验，程序稳定可靠。

9. 具有2路独立高速光电隔离RS485通讯接口，2个独立10/100M以太网通讯接口，1个USB维护口，完全满足用户实现各种综合自动化通讯要求。

10. 采用128×64大屏幕汉字液晶显示屏，多层菜单显示，显示信息丰富，人机界面十分友好，无需复杂培训即可完成调试工作。

4、测量功能

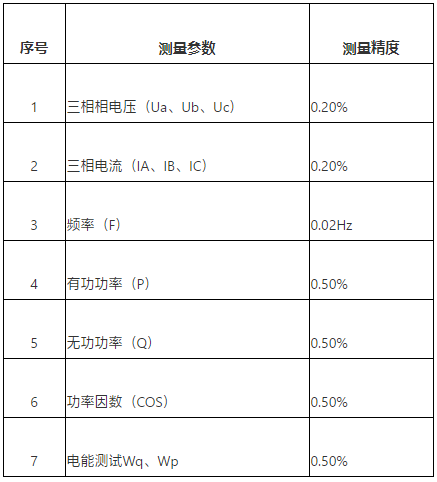

表1 测量参数及精度

以上测量值根据PT、CT接线方式和变比自动进行工程量转换,并且显示一次测量值和二次测量值。CSP2000-G还可以显示与保护有关的数据，便于调试和分析。具体如下：

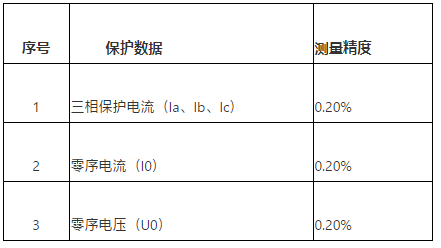

表2 保护数据及测量精度

5、主要技术指标

1. 工作环境条件

a. 环境温度：          -20℃ ～+70℃

b. 相对湿度：         5%～95%

c. 大气压力：          86～106Kpa

2. 主要电气技术参数

a. 电源：                 交流85Vac～265Vac

                               允许偏差 ±20% ，纹波系数不大于5%

b. 交流电流：         额定5A 或1A（订货注明）

c. 交流电压：         100V（线电压）

d. 额定频率：         50Hz

e. 功率消耗：         直流回路        ＜8W

                               交流回路        ＜0.5VA/相（In=1A）

                                                     ＜1VA/相（In=5A）

                               交流电压回路＜0.5VA/相(在额定电压下)

f. 精确测量范围：   相电流            0.1In～20In

                               零序电流        0.1A～10A

                               电压                5V～170V

g. 测量精度：         电流               <±1%整定值

                               电压               <±1%整定值

h. 时间定值误差： 在1.5倍定值下＜40ms±10ms(无延时段)

                                                      ＜±2%+35ms(延时段)

i. 开入回路：          直流24V，5mA

j. 开出接点：          可持续接通AC220V，8A电流（纯阻性负载）

3. 绝缘电阻、介质强度和冲击电压

a. 绝缘电阻：≥50 MΩ

b. 介质强度：2KV，50Hz，1min

c. 冲击电压：5KV，(1.2/50)µs

4. 振动

符合DL/T478-2001 4.13.1规定

5. 冲击

符合DL/T478-2001 4.13.2规定

6. 碰撞

符合DL/T478-2001 4.13.3规定

7. 抗电磁干扰性能

a. 能承受频率为1MHz及100KHz，电压幅值共模2500V，差模1000V的衰减震荡波脉冲干扰试验。

b. 能承受IEC1000-4-2标准Ⅳ级、试验电压6kV的静电放电试验。

c. 能承受IEC1000-4-3标准Ⅳ级、干扰场强10V/m的辐射电磁场干扰试验。

d. 能承受IEC1000-4-4标准Ⅳ级的快速瞬变干扰试验。

8. 过载能力

a. 2倍额定电流：连续工作

b. 10倍额定电流：10S

c. 20倍额定电流：1S

9. 引用标准

符合电力自动化研究院企业标准Q/DZ313-1998

6、选型指南

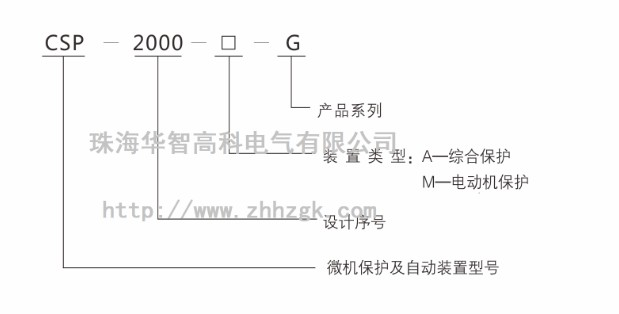

1. CSP2000-G系列型号说明

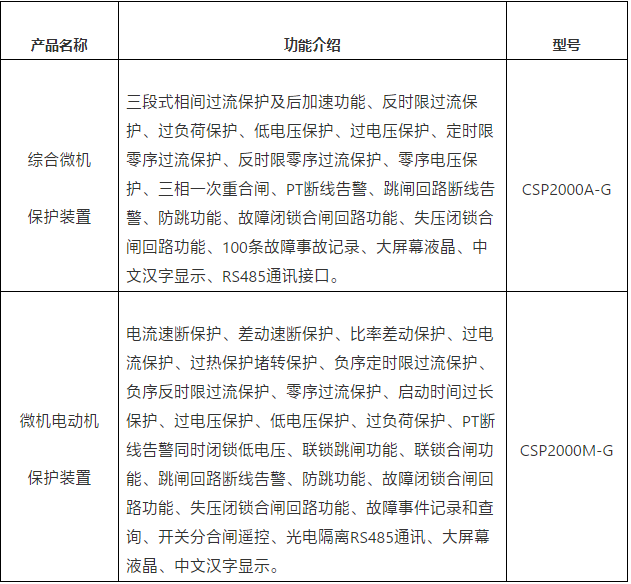

2. CSP2000-G系列微机保护装置选型列表

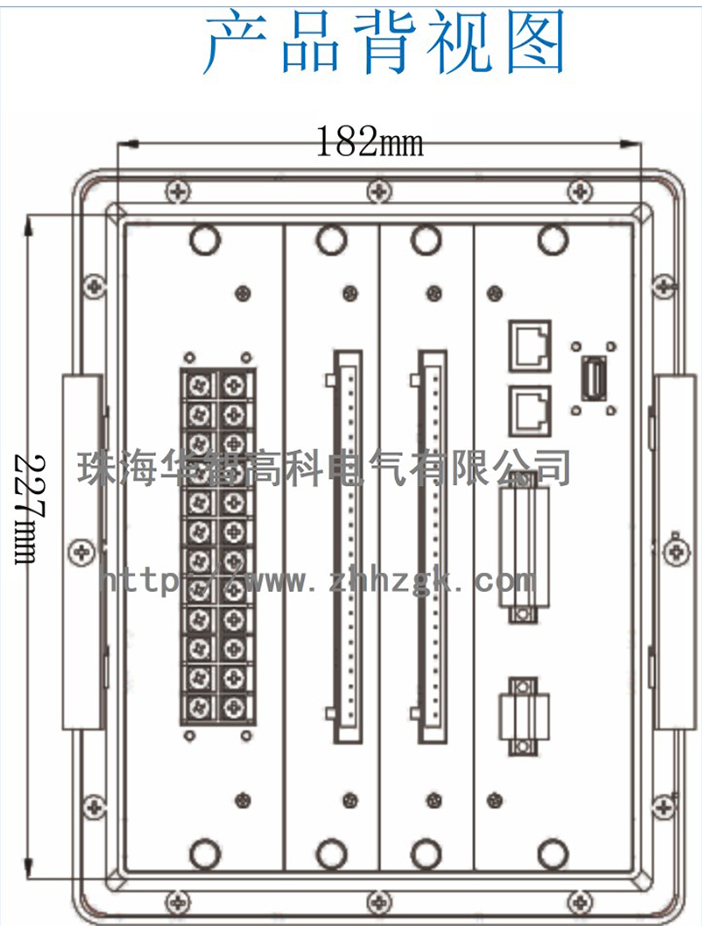

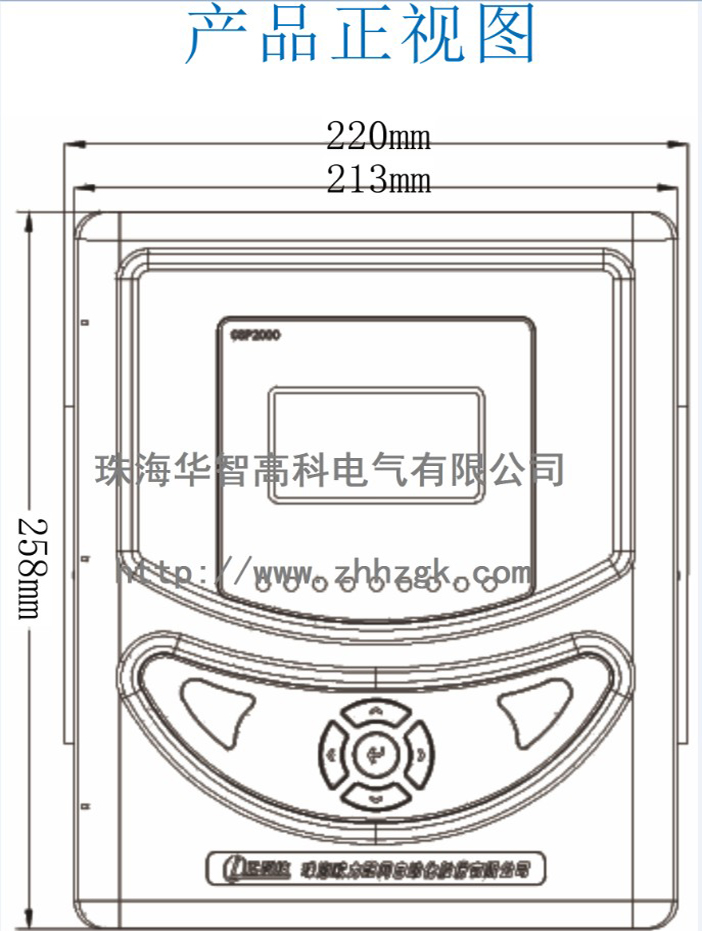

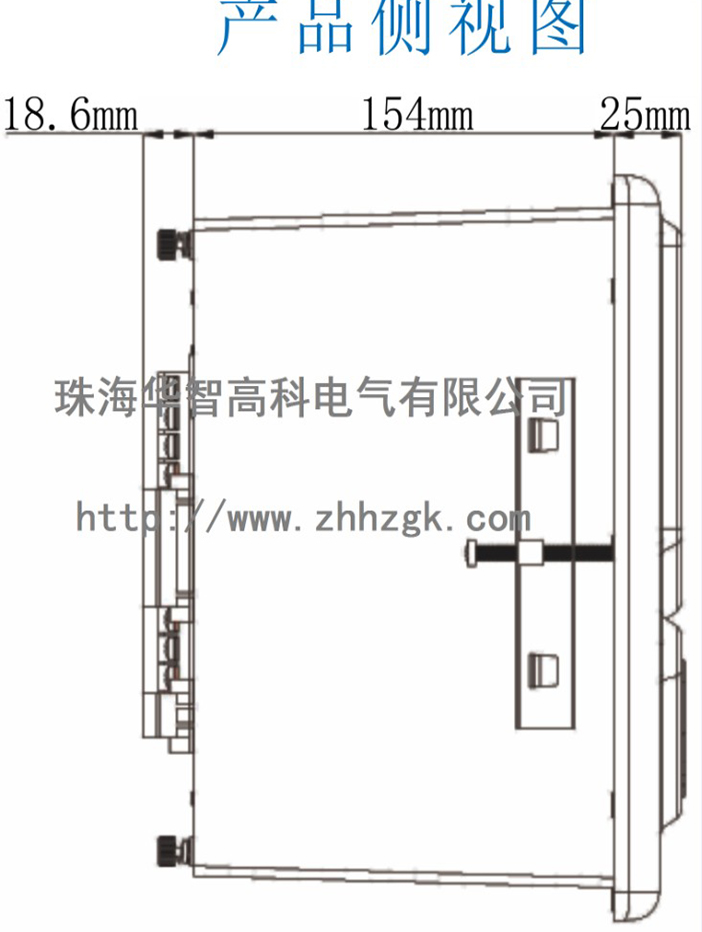

7、产品尺寸及开孔尺寸
