产品名称

电弧光保护装置(CSP2000-E)

概要信息
编号
重量
0.00
1
0
零售价
0.00
市场价
0.00
没有此类产品

一、概述:

在我国,中、低压母线短路故障中,重点设备和人员伤害主要由电弧光引起,然而,我国的大多数中低压母线没有设置快速母线保护,而只是采用了简单的消弧装置和变压器后备保护。这些保护智能化较低,动作速度慢,往往会延长故障切除时间,从而进一步扩大设备损坏程度,甚至会引起“火烧连营”的恶性事故,冲击变压器一次运行,影响整个电网的安全运行。



      CSP2000-E弧光保护系统是我公司根据国内实际情况,吸收国外电弧光保护的特点,结合行业检测及保护配置相关规程,自主研发出的具有独特创新技术,具有广泛实用性、高可靠性的新型电弧光保护系统。该系统采用弧光检测和过电流检测双判据原理,具有保护动作速度快、可靠性高等特点。



二、应用场所:

Ÿ   电力变电站;

Ÿ   火电厂电气段开关柜母线室及馈线柜;

Ÿ   风电场升压站集电线路开关柜;

Ÿ   箱式变电站;

Ÿ   铝镁行业大型直流整流柜。



三、功能作用:

Ÿ   减少或降低电弧光对于人体的伤害;

Ÿ   减少或降低电弧光短路故障对于设备的损害;

Ÿ   避免变压器因近距离母线故障造成动稳定破坏,延长变压器的使用寿命;

Ÿ   缩短电弧光故障切除时间,避免波及站内直流系统造成重大损失;

Ÿ   减少因电弧光故障造成设备停运的时间,更快地恢复供电。

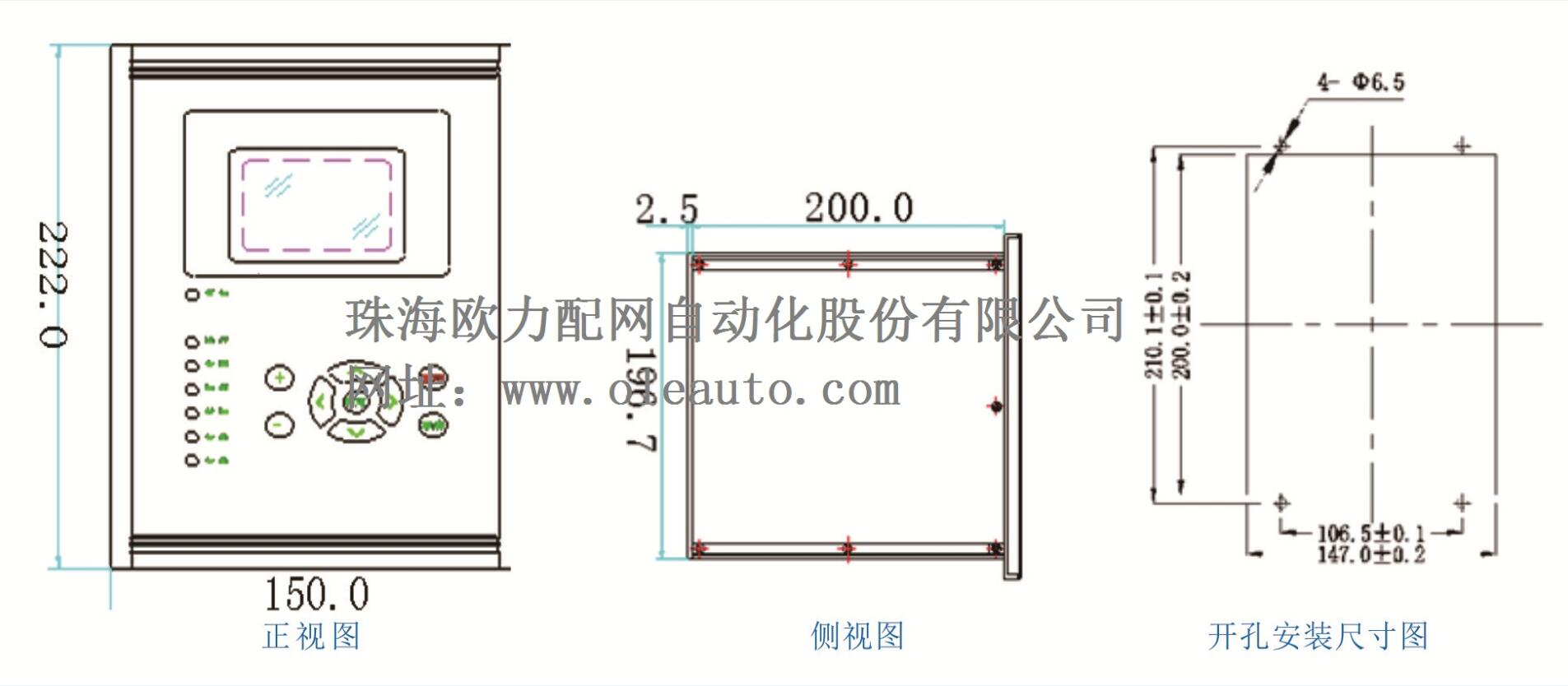

四、产品尺寸及开孔尺寸:

五、技术优势:

1、动作迅速可靠

采用了可靠的快速算法,可以在短时间内判断弧光变化信号和电流变化信号并迅速出口,从发现故障到出口跳闸时间间隔优于10ms,确保开关柜内设备的弧光在75ms以内切除。



2、全数字化设计

本装置采用全数字化设计,配置灵活,动作精度高,而且排除了由于旋钮或其他机械设计导致的误差隐患。



3、保护原理简单、合理

根据弧光产生时的特点,装置采用弧光和电流双重判据,判据简单且可以有效的保证动作的准确性。



4、强大的电气性能

弧光探头设计、连接线等全部采用耐高温、阻燃的高分子材料,具有超强的电气隔离效果。装置完全满足EMC的标准,保证了弧光保护系统的整体稳定性和动作的可靠性。



5、故障信息记录全面

在故障弧光发生并引起装置跳闸后,主控单元或馈线保护单元可以准确的记录弧光探头检测到故障弧光的位置信息,且可以详细记录动作时刻的三相电流值。



6、多种辅助保护功能:

主控单元不但有弧光保护,还有断路器失灵等辅助保护,这些保护是弧光保护的合理配置和有效补充。



六、技术特点

Ÿ   满足所有电磁兼容(EMC)标准;

Ÿ   符合中国继电保护设计标准要求;

Ÿ   采用过流及弧光双重判据,可靠性高;

Ÿ   新型光纤连接传输,光电转换在装置内完成,抗电磁干扰能力强;

Ÿ   采用过滤干扰光的新型弧光传感器,具有过滤干扰光的功能,避免可见光传感器受环境光照影响引起误动;

Ÿ   出口跳闸时间小于10ms,远快于传统的母线保护,对开关柜的内部弧光故障总切除时间可以控制在75ms以内;

Ÿ   全汉字显示,操作习惯和传统数字式保护完全一致;

Ÿ   跳闸出口逻辑可编程。
