一、产品概述
XGN□-12型箱式固定交流金属封闭开关设备又称为户内交流高压六氟化硫环网开关设备(以下简称“环网柜”),是新一代以六氟化硫负荷开关作为主开关,其整柜采用空气绝缘的,适用于配电自动化,既紧凑又可扩展的成套配电装置。
环网柜具有结构简单、操作灵活、联锁可靠等特点。对各种不同的应用场合、不同的用户要求均能提供令人满意的技术方案。传感技术和新型保护继电器的采用,加上先进的技术性能及轻便灵活的装配方案。可以满足市场变化的要求。
环网柜适用于额定频率为50Hz、额定电压为12/24kV电网系统中,本产品内主元件可根据用户要求选用国际品牌产品;系统配置方案更广泛、全面,是城市电网改造和建设需要的新一代中压开关设备。本产品符合IEC62271-200、GB3906、GB3804、GB16926、GB/T11022等标准的规定。

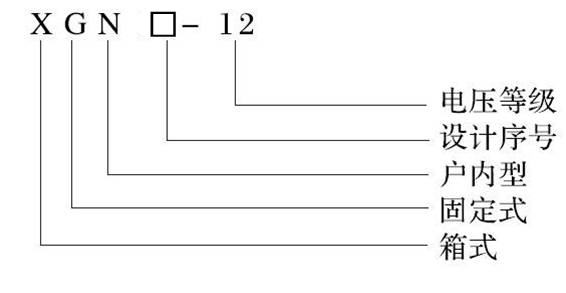

二、产品型号及含义

三、使用环境
周围空气温度:- 15℃~+40℃;
海拔:不超过1000m;
相对湿度:日平均相对湿度不大于95%,水蒸气压力日平均值不超过2.2kPa; 月平均相对湿度不大于90%,水蒸气压力日平均值不超过1.8kPa;
地震烈度:不超过8度;
无腐蚀性、剧烈震动和冲击、爆炸危险的场所。
注:超出上述正常使用条件时,用户可与本公司协商解决。
四、产品结构特点

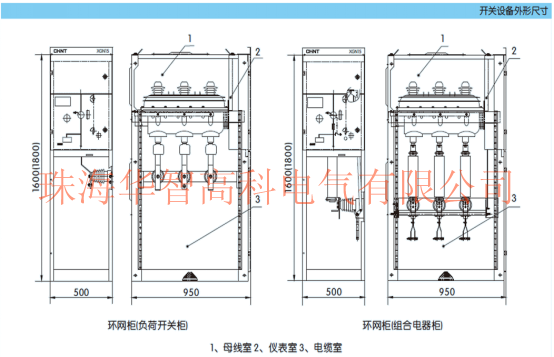

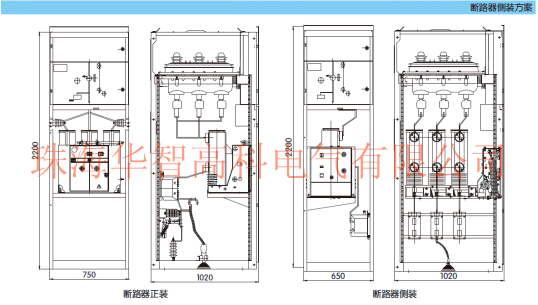

环网柜分成上下两部分组成,柜的上部分包括母线室、操作机构和低压室,柜的下部是电缆室,操作机箱、母线室、电缆室是三个相互独立的隔室。负荷开关装在母线室和电缆室之间的隔板上,这种安装方法保证了上部的母线与下部的电缆之间的间隔,可以安全、方便地对装于上部单元内设备进行检修及改造。

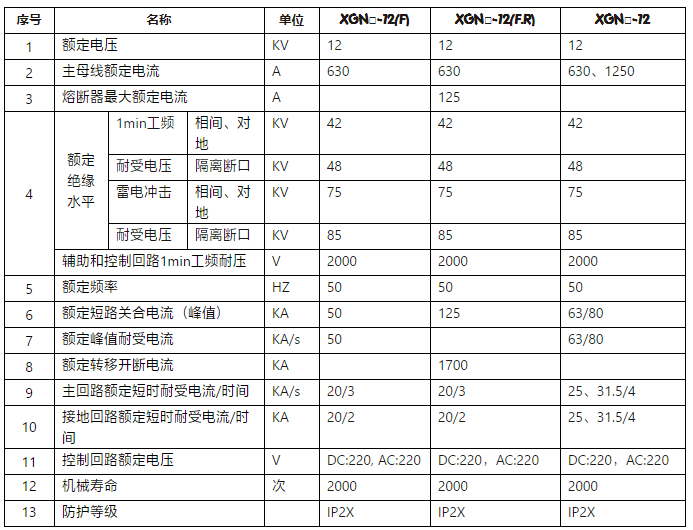

五、产品主要技术参数

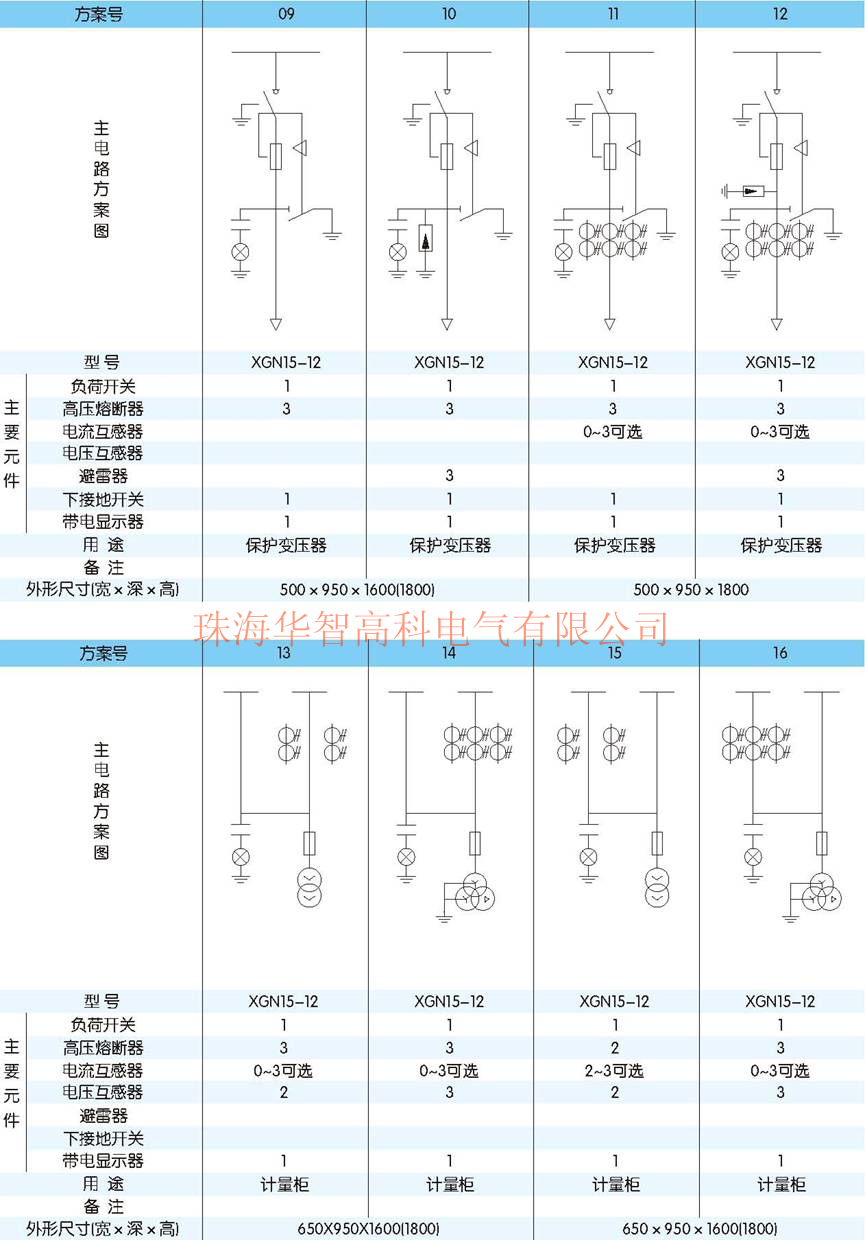

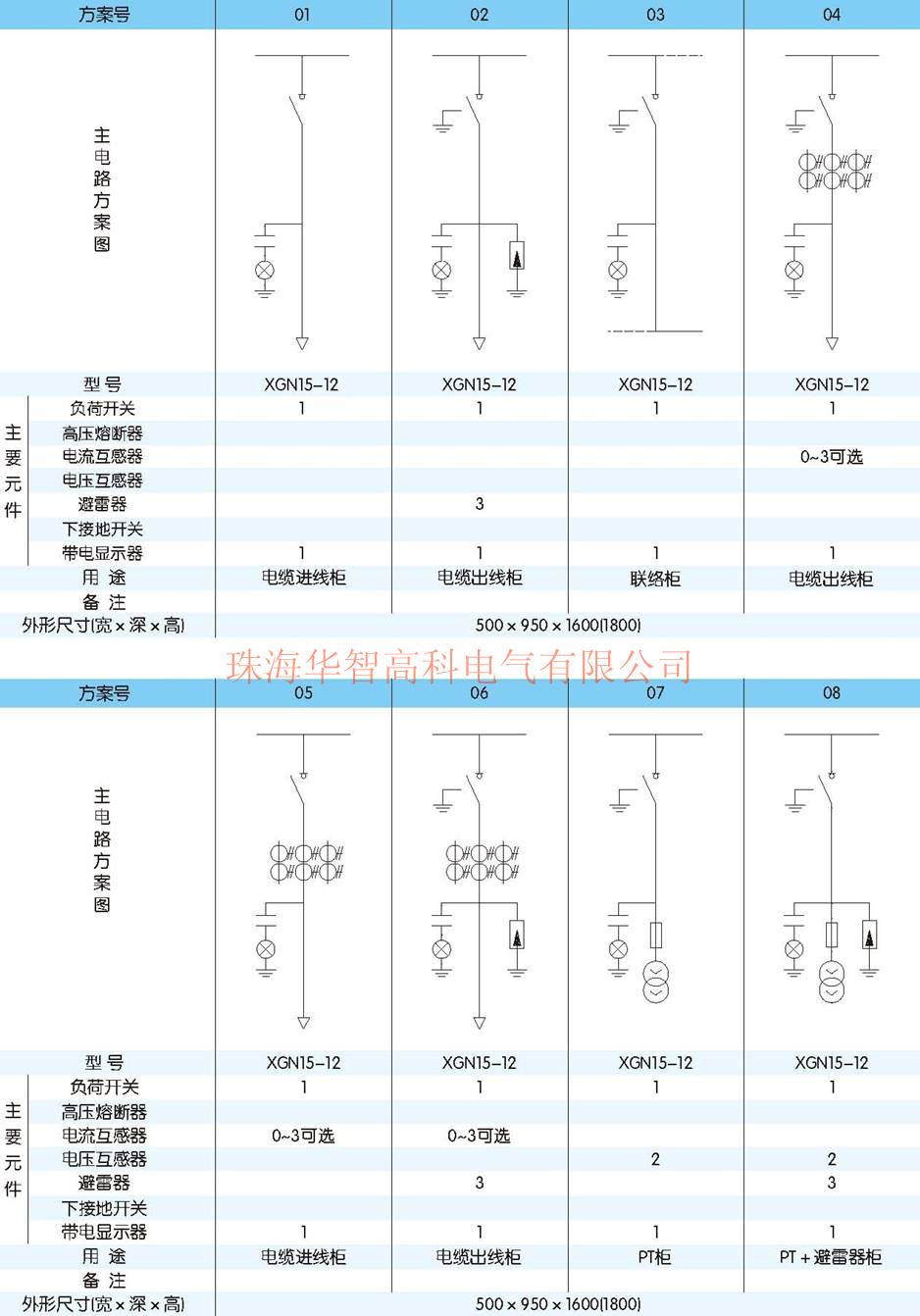

七、典型主回路设计图
