CSP2000-C系列微机保护

1、概述

CSP2000-C系列微机保护及自动装置广泛吸取国内外现有技术和经验，在技术上改革创新，应用了本公司自主研发的成果，在国内外保护行业中创微小型保护装置带防跳功能的先河。其产品（系列）涵盖了35KV及以下电压等级的输配电线路及主设备的保护控制系统，并提供了各个电压等级的变电站自动化的完整解决方案。

CSP2000-C系列微机保护及自动装置由高集成度、总线不出芯片单片机、高精度电流电压互感器、高绝缘强度出口中间继电器、高可靠开关电源模块等部件组成。具有集成度高、保护配置齐全、抗干扰能力强、功耗小、抗恶劣环境等特点。产品设计了12路开入量，完全满足对自动化系统采集信号的需求，并设计了完整的控制回路，增加防跳功能、故障闭锁合闸回路功能、失压闭锁合闸回路功能等，该功能全部由装置内部控制来控制投退，防跳功能与断路器的防跳功能没有任何冲突，用户在使用中更加方便，实属国内外同类产品首创；功能强大，产品设计11路模拟量采样，9路出口，把保护出口和遥控出口严格分开；产品外观经过精心设计，小巧精致，能够直接安装在环网开关柜及各种断路器柜上，也可集中组屏安装。



2、综合技术特点

1. 采用新型高集成度单片机开发平台，总线不出芯片，抗干扰性能好。

2. 采用统一的硬件框架、软件平台，产品一致性好。

3. 采用本公司自主研发的成果，增加了防跳功能、故障闭锁合闸回路功能及失压闭锁合闸回路功能，该功能可以通过内部控制字选择投入或退入，并与断路器防跳没有任何冲突；而传统防跳功能投入或退出不可选择，与断路器防跳相冲突。

4. 模拟量输入、开关量输入、电源输入及通信接口部分采用了变压器隔离、光电隔离、TVS保护的抗干扰措施，使得装置的抗干扰能力特别强。

5. 装置具备完善的自检功能，当发现装置工作不正常时可靠闭锁保护出口，保证装置不会误动。

6. 功能齐全，装置设计12路开入量信号采集，增加了防跳功能等，完全能满足自动化系统对保护装置的要求，这是国内外同类微机保护装置无法相比的。

7. 采用专业时钟芯片，由单独的晶振支持，带有备用电池，时钟即使在装置掉电后也能正确走时，大容量的存储器使装置能准确记录一百个各种故障信息。

8. 软件采用模块化设计，具有多种冗余措施，并经过了长时间的现场运行考验，程序稳定可靠。

9. 具有高速光电隔离RS485通讯接口，通讯稳定可靠，并向用户提供开放的通讯协议，方便实现综合自动化。

10.采用128×64大屏幕汉字液晶显示屏，多层菜单显示，显示信息丰富，人机界面十分友好，无需复杂培训即可完成调试工作。



3、主要技术指标



工作环境条件

1.环境温度：         -20°C – +60°C

2.相对湿度：         5%–95%

3.大气压力：         86–106Kpa

主要电气技术参数

1.电源：                交直流两用70V～240V或20V～70V（订货时注明）  允许偏差 ±20% ，纹波系数不大于5%

2.交流电流：        额定5A 或1A（订货注明）

3.交流电压：        100V (线电压)

4.额定频率：        50Hz

5.功率消耗：        直流回路          ＜8W

                             交流回路          ＜0.5VA/相（In=1A）   ＜1VA/相（In=5A）

                             交流电压回路   ＜0.5VA/相(在额定电压下)

6.保护测量范围： 相电流       0.1In    – 20In

                             零序电流    0.1A     –10A

                             电压           5V        – 150V

7.时间定值误差： 在1.5倍定值下   ＜40ms±10ms(无延时段)

                            ＜±2%+35ms(延时段)

8.测量精度：        电流          0.5级

                             电压          0.5级

                             P,Q           1级

9.开入回路：        直流24V，5mA（装置内部提供）

10.开出接点：      可持续接通AC220V，8A电流（纯阻性负载）

绝缘电阻、介质强度和冲击电压

1.绝缘电阻：≥50 MΩ

2.介质强度：2KV，50Hz，1min

3.冲击电压：5KV，(1.2/50)µs

振动

1. 符合DL/T478-2013 4.13.1规定

冲击

1.符合DL/T478-2013 4.13.2规定

碰撞

1.符合DL/T478-2013 4.13.3规定

抗电磁干扰性能

1.能承受频率为1MHz及100KHz，电压幅值共模2500V，差模1000V的衰减震荡波脉冲干扰试验。

2.能承受IEC1000-4-2标准Ⅳ级、试验电压±15kV的静电空气放电试验。

3.能承受IEC1000-4-3标准Ⅳ级、干扰场强10V/m的辐射电磁场干扰试验。

4.能承受IEC1000-4-4标准Ⅳ级的快速瞬变干扰试验。

过载能力

1.2倍额定电流：连续工作

2.10倍额定电流：16S

3.20倍额定电流：1S

引用标准

1.符合电力自动化研究院企业标准Q/DZ313-1998

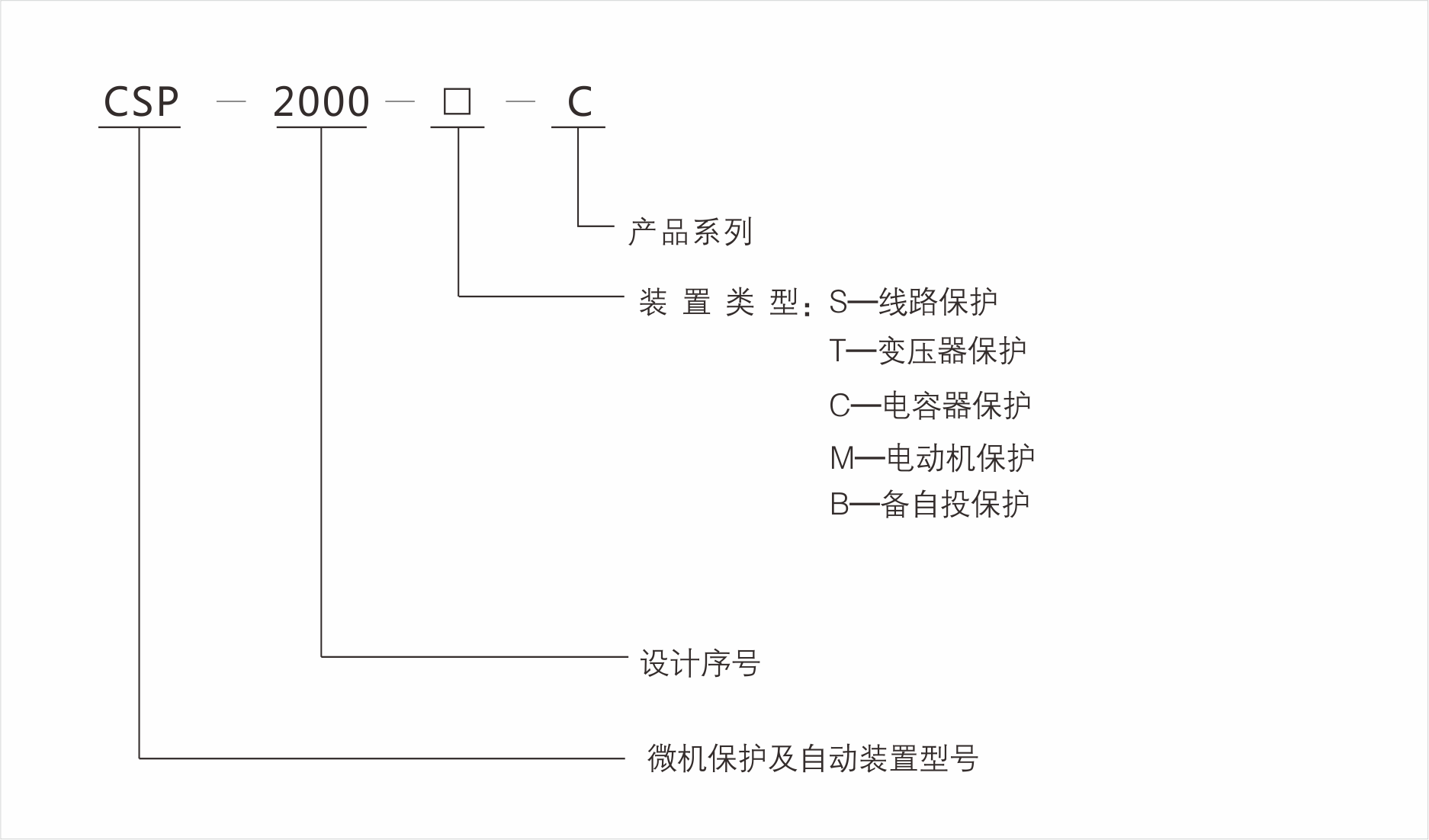

4、CSP2000-C系列型号说明
