CSP1000系列微机保护

一、概述

     CSP1000系列微机保护装置广泛吸取国内外现有技术和经验，在技术上改革创新。其产品（系列）涵盖了10KV及以下电压等级的输配电线路及主设备的保护控制系统，并提供了各个电压等级的变电站自动化的完整解决方案。



   CSP1000系 列微机保护装置由高集成度、总线不出芯片单片机、高精度电流电压互感器、高绝缘强度出口中间继电器、高可靠开关电源模块等部件组成。具有集成度高、保护配 置齐全、抗干扰能力强、功耗小、抗恶劣环境等特点。产品外观经过精心设计，小巧精致，能够直接安装在环网开关柜及各种断路器柜上，也可集中组屏安装。



二、综合技术特点

© 模拟量输入、开关量输入、电源输入及通信接口部分采用了变压器隔离、光电隔离、TVS保护的抗干扰措施，使得装置的抗干扰能力特别强。

© 装置具备完善的自检功能，当发现装置工作不正常时可靠闭锁保护出口，保证装置不会误动。

© 功能齐全，装置设计5路开入量信号采集，完全能满足自动化系统对保护装置的要求。

© 采用专业时钟芯片，由单独的晶振支持，带有备用电池，时钟即使在装置掉电后也能正确走时，大容量的存储器使装置能准确记录一百个各种故障信息。

© 软件采用模块化设计，具有多种冗余措施，并经过了长时间的现场运行考验，程序稳定可靠。

© 具有高速光电隔离RS485通讯接口，通讯稳定可靠，并向用户提供开放的通讯协议，方便实现综合自动化。

© 采用128×64大屏幕汉字液晶显示屏，多层菜单显示，显示信息丰富，人机界面十分友好，无需复杂培训即可完成调试工作。



三、主要技术指标



1、 工作环境条件



环境温度： -20°C – + 60°C



相对湿度： 5%–95%    大气压力： 86–106Kpa



电源： 交直流两用75V～220V。（24V或48V订货时需注明）



允许偏差 :  ±20% ，纹波系数不大于5%



交流电压：100V (线电压)



额定频率：50Hz



功率消耗：直流回路 ＜8W



                交流回路 ＜0.5VA/相（In=1A）＜1VA/相（In=5A）



                交流电压回路＜0.5VA/相(在额定电压下)



2、精确测量范围



相电流 0.1In   – 20In



零序电流 : 0.1A –10A



电压 : 5V – 170V



测量精度：电流 <±1%整定值



                 电压 <±1%整定值



时间定值误差：在1.5倍定值下 ＜40ms±10ms(无延时段)



                       ＜±2%+35ms(延时段)



开入回路：直流24V，5mA（装置内部提供）



开出接点：可持续接通DC220V，5A电流（纯阻性负载）



3、绝缘电阻、介质强度和冲击电压



  绝缘电阻：≥50 MΩ



    介质强度：2KV，50Hz，1min



  冲击电压：5KV，(1.2/50)µs



4、 振动 符合DL/T478-2001 4.13.1规定



5、 冲击符合DL/T478-2001 4.13.2规定



6、 碰撞符合DL/T478-2001 4.13.3规定



7、 抗电磁干扰性能



能承受频率为1MHz及100KHz，电压幅值共模2500V，差模1000V的衰减震荡波脉冲干扰试验。



能承受IEC61000-4-2标准Ⅳ级、试验电压6kV的静电放电试验。



 能承受IEC61000-4-3标准Ⅳ级、干扰场强10V/m的辐射电磁场干扰试验。



 能承受IEC61000-4-4标准Ⅳ级的快速瞬变干扰试验。



8、 过载能力



2倍额定电流：连续工作



 10倍额定电流：16S



 20倍额定电流：1S



9、 引用标准：符合电力自动化研究院企业标准Q/DZ313-1998

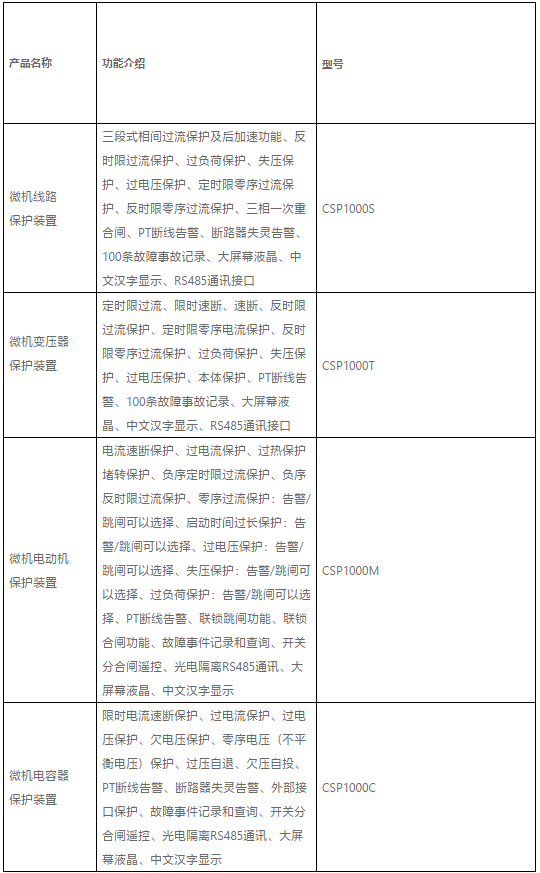

四、选型指南

五、订货需知



 订货时须提供以下内容

 1、 产品型号、名称及数量；

 2、 主要额定参数：

     装置操作电源：交直流两用75V～220V。（24V或48V订货时需注明）。

     额定电流：5A或1A。

 3、 是否有特殊技术要求；

 4、 供货地址及收货人。
