CSP1000-B系列微机保护

一、概述：

CSP1000-B系列微机保护装置广泛引用了国内外现有的技术和经验，并在技术上改革创新，使产品（系列）涵盖了35KV及以下电压等级的输配电线路及主设备的保护控制系统，为各个电压等级的变电站自动化提供了完整的解决方案。

CSP1000-B系列微机保护装置由高集成度、总线不出芯片单片机、高精度电流电压互感器、高绝缘强度出口继电器、高可靠开关电源模块等部件组成。具有集成度高、保护配置齐全、抗干扰能力强、功耗小、抗恶劣环境等特点。产品外观经过精心设计，小巧精致，能够直接安装在环网开关柜及各种断路器柜上，也可集中组屏安装。

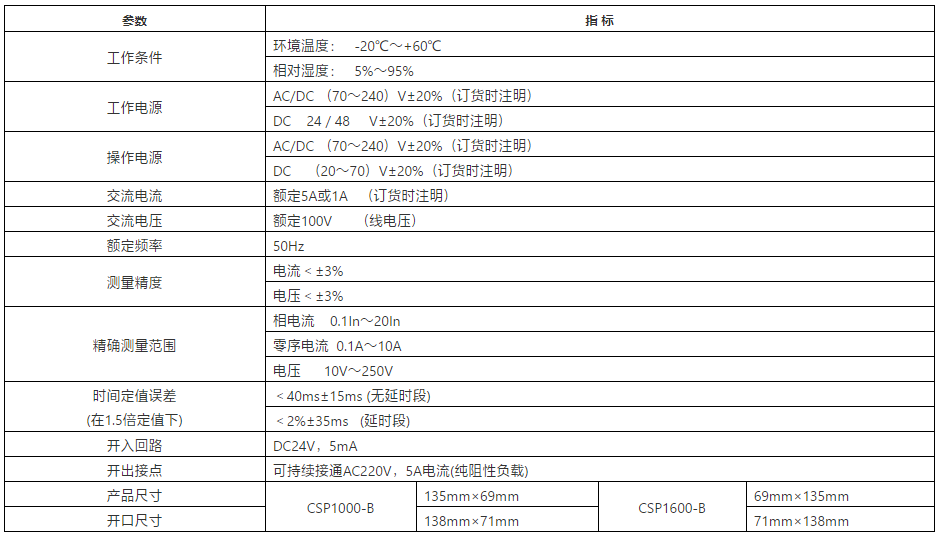

二、技术指标：

三、产品规格及功能描述：

S型线路保护

三段过流保护及后加速功能、过负荷保护、失压保护、过电压保护、零序电流保护、三相一次重合闸、PT断线告警、20条故障事故记录、液晶中文汉字显示、RS485通信接口。

T型变压器保护

三段过流保护、过负荷保护、失压保护、过电压保护、零序电流保护、本体保护、PT断线告警、20条故障事故记录、液晶中文汉字显示、RS485通信接口。

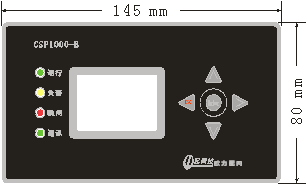

四、面板图及尺寸：
