一、概述:
CSP6000(DTU)配网自动化站所终端(简称DTU)产品系列,是根据我国十二五、十三五规划和计划,针对我国智能电网(配网)建设的要求而研发的智能站所终端产品系列。利用现代电子技术、通讯技术、计算机网络技术,将配电网实时信息、离线信息、用户信息、电网结构参数、地理信息进行集成,构成完整的自动化管理系统,实现配电系统正常运行及事故情况下的监控保护、控制和配电管理。它是实时的配电自动化与配电管理系统集成为一体的系统。
二、应用场所:
DTU产品系列应用于10KV及以下开闭所、配电房内馈线自动化远方终端,可在开闭所或者配电房内集中安装,也可户外安装。
三、产品特色
可实现遥测、遥信和遥控功能,并给开闭所提供操作电源。
每个主控板有24路开入量、9个开出量、12路模拟量,极大的满足了需求。
各主控板独立芯片,真正模块化架构,方便配置、更换、扩展主控板。
与其他智能产品进行通信,并将其信息上传调度。
高精度:电压、电流0.5S级别,功率、电度1S级。
通讯模块有2路以太网通讯,4路RS485或RS232通讯,1个RS232调试维护口,可同时对以太网、485、232等多路通讯口通讯;有2路DC采样输入通道,可满足客户不同的工程需要。
通信规约丰富,支持目前流行的所有规约(如GB101、GB104、MODBUS、等通信协议)。

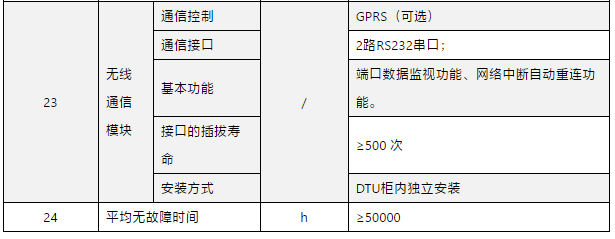

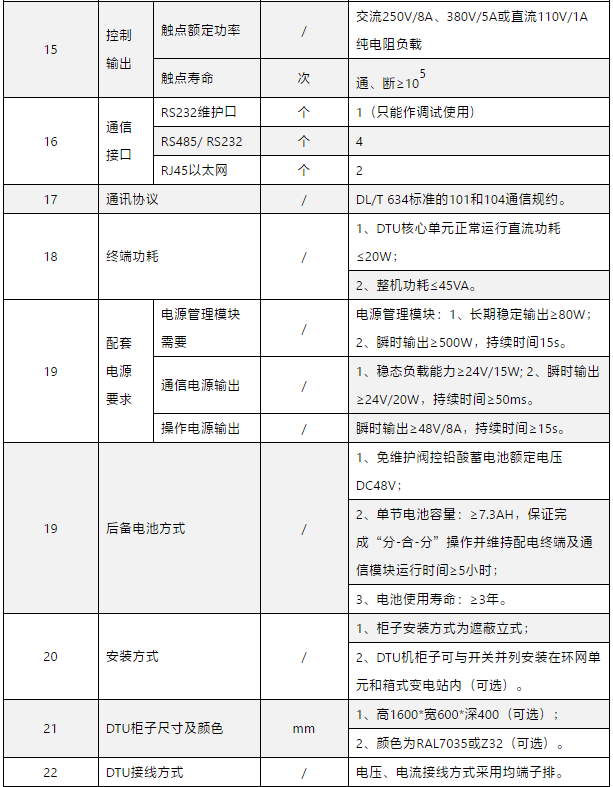

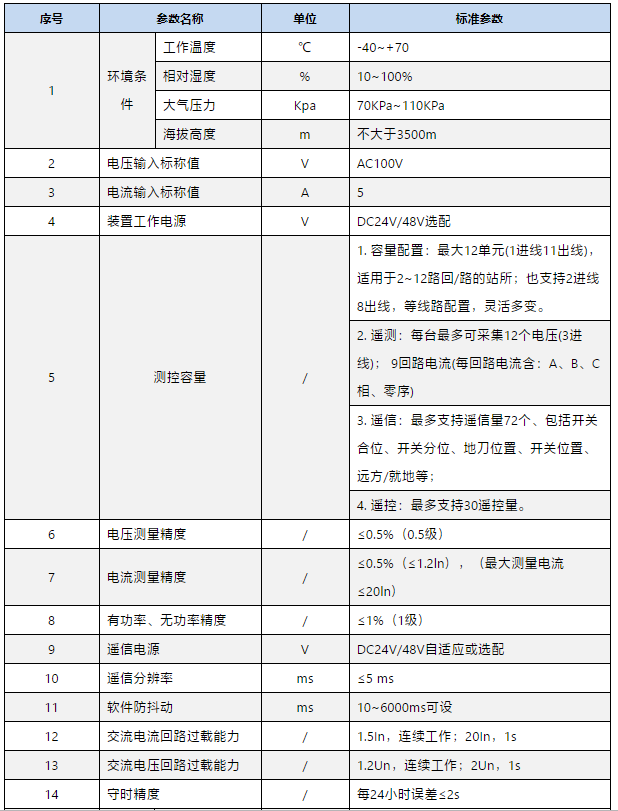

四、技术参数



五、DTU核心单元

三段过流保护功能
零序过流保护
过负荷保保护
低电压保护
过电压保护
零序电压保护
Pt断线监测
遥控
遥测
遥信
参数远方或当地设置功能
终端自检
电源失电保护功能
对时功能
手动操作功能
SOE纪录及上报功能
故障检测及故障判别功能
遥测越限检测及判别功能
通信功能
当地调试功能
输入输出回路安全防护功能
六、工作环境
工作环境温度:-40℃ ~ +70℃
环境温度最大使用变化率:1℃/min
湿度:10%~100%
最大绝对湿度:35g/m3
大气压力:70~110kPa
七、软件介绍

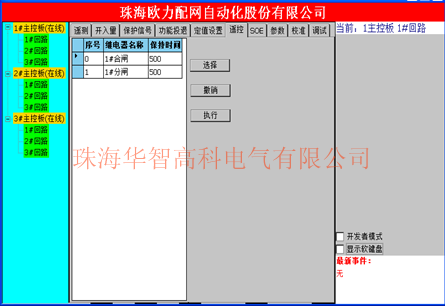

CSP6000专配调试软件,可方便工作人员精准高效工作,在配置有彩色触摸屏的情况下,可直接在触摸屏上观察、操作;在没有选配触摸屏的情况下,我们也可以在电脑终端通过网络远程查看并设置各个参数,既可满足有人值班变电站的要求,也可完全满足无人值班变电站的需求。整体操作简洁方便,智能高效。

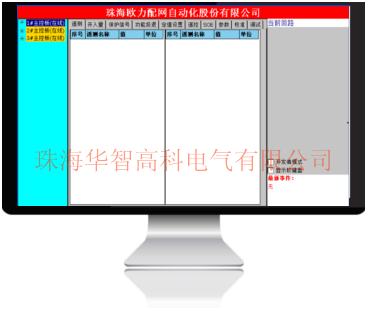

CSP6000遥测界面

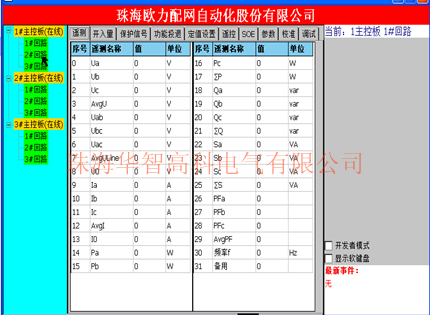

CSP6000遥测界面

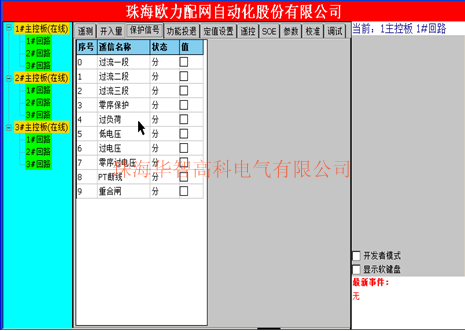

CSP6000保护信号界面

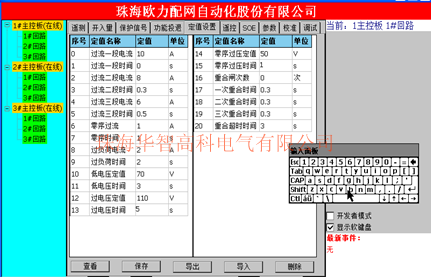

CSP6000定值设置界面

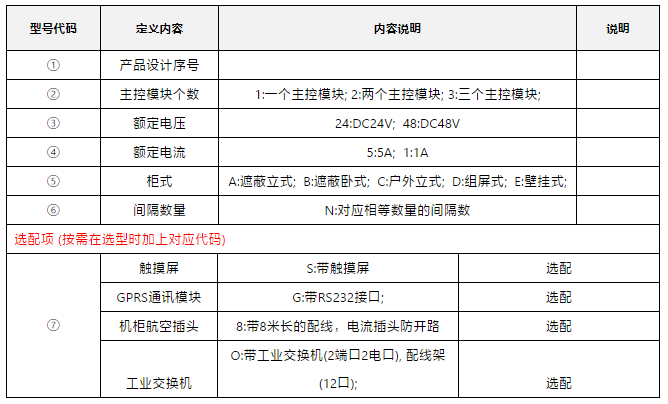

八、DTU命名规则:

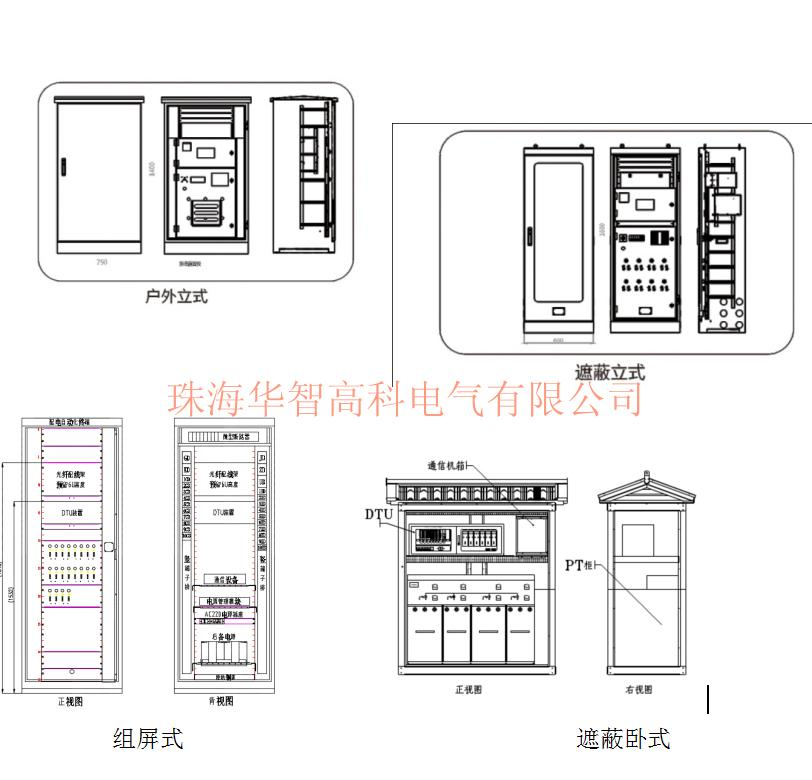

九、DTU柜外观图:

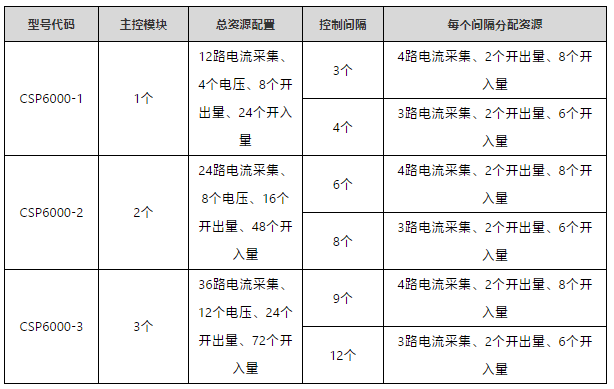

十、DTU核心单元主控模块选配:

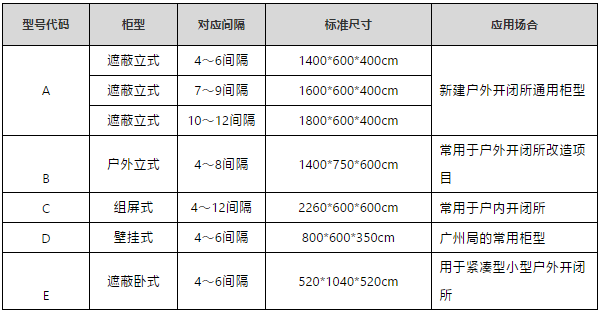

十一、DTU各类柜型选配表:

温馨提示: 我公司也可定制其他样式尺寸的DTU柜型

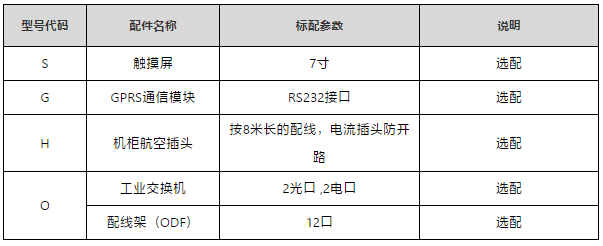

十二、DTU配件选配
