产品名称

YB高压/低压预装式变电站

概要信息
编号
所属分类
重量
0.00
1
0
零售价
0.00
市场价
0.00
没有此类产品

一、产品概述



YB—12型预装式变电站(又名箱式变电站,以下简称箱变)是珠海华智高科有限公司根据国家城乡电网改造的需要,按照国际、国内标准进行设计的系列产品。由高压开关设备、配电变压器、低压开关设备、电能计量设备和功率补偿装置(必要时)等组装在一个或几个箱体内构成的紧凑型变配电装置。它适用于城市公用配电、高层建筑、住宅小区、厂矿企业等场所。本产品具有成套性强、安装周期短、占地面积小、投资小、运行安全可靠、造型美观等特点。

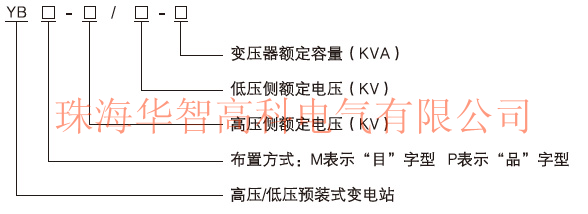

二、产品型号及含义

三、使用环境



海拔高度:≤1000m;
环境温度:-30℃~+40℃;
温度:最高月平均气温+30℃,最高年平均气温+20℃;
相对湿度:日平均≤95%,月平均≤90%;
防震水平:水平加速度0.4m/s²,垂直加速度0.15m/s²;
安装地点:无剧烈冲击、严重污染和化学腐蚀、无导电尘埃及爆炸危险场所;
当不能满足正常使用条件时,请用户与我公司协商解决。



四、产品结构特点



箱变的基本结构分为“目”字形和“品”字形,箱体骨架采用优质槽钢和角钢焊接而成,具有较高的机械强度,箱体采用铝合金型材制作,具有较好的防腐能力,整体美观的外形经喷漆着色可与周围环境相协调,精心设计的底部起吊装置,给安装运输移动提供了极大的方便。
箱变内有独立的高压室、变压器室和低压室,各室照明随门的开启自动打开。高压室内装有高压环网开关设备,可根据用户需要选用压气式/真空式负荷开关,且具有“五防”功能,当采用限流型高压熔断器时,有某相熔断器熔断时,负荷开关自动分闸,避免了因缺相运行而引起故障。
变压器室采用自然通风和自动控制的强迫散热风冷装置,具有随温度变化而自动控制的排风系统,能有效控制降低箱内温度,满足运行要求,根据用户要求还可采用防凝露的装置,根据用户的要求,可沿轨道能方便地从变压间室两侧从大门进出。箱体材料能防止雨水和污物进入,具备长期户外使用的条件,确保防腐防水,防尘性能,使用寿命长,维护简单,外形美观。
变压器可采用干式或油浸式变压器,油浸式变压器可选用有油枕和无油枕全密封的两种。
低压室具有低压成套开关设备的总体功能,供用户挑选,任意组合。
外壳材料:外壳材料有复合板、不锈钢复合板、覆铝锌板、不锈钢板、金属雕花板。
结构特点:高压结构合理紧凑,可选用SF6、FZN57、VHC环网柜,全部具有五方联锁功能。
变压器自然通风和自动通风冷却系可适用干式和油浸式变压器。
低压室:可根据用户要求采用多种结构的配电方案,有动力配电,照明配电,无功自动补偿,电能计量等各种功能,装有自动照明系统。



五、产品结构图

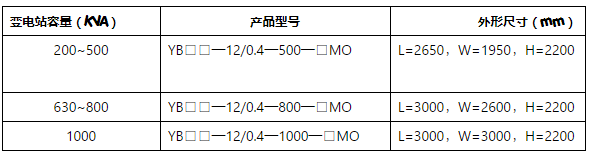

平置“目”字形变电站:

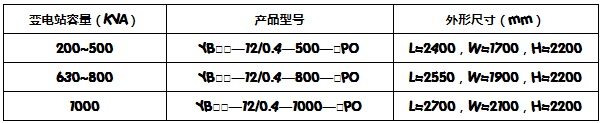

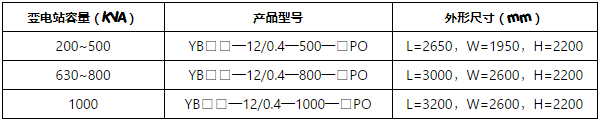

平置“品”字形变电站:

布局一

布局二

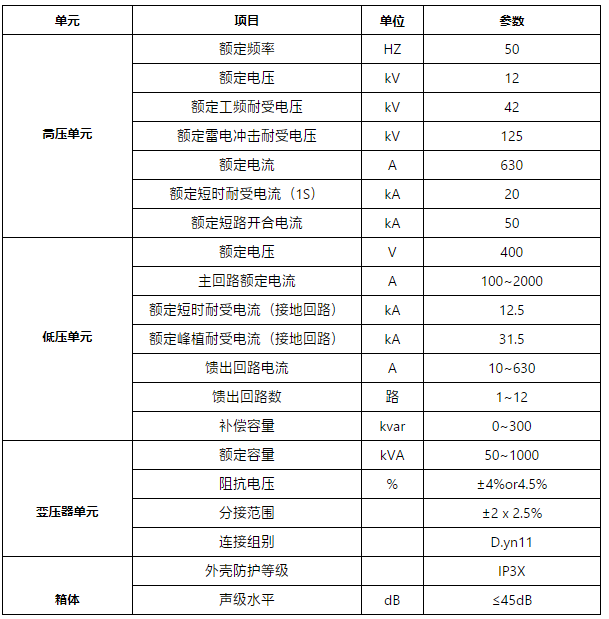

六、产品主要技术参数:



预装式变电站各单元技术参数

七、典型方案

未找到相应参数组,请于后台属性模板中添加
暂未实现,敬请期待
暂未实现,敬请期待
