一、概述
珠海欧力配网自动化股份有限公司是国内早期专业从事配网自动化研发生产的公司之一,经过十多年的耕耘开拓,已形成了各种适应于不同场合、不同功能要求的系列化配网自动化产品,产品销售遍国内及东南亚。
CSP5000系列动作型站所终端(又称户内看门狗或分界开关控制器)是本公司按照国网标准要求研发的配网自动化智能产品,主要用在户外开闭所或配电房进线柜上,是供电部门保护电网运行安全的一道重要保障。装置内部具有分别针对负荷开关和断路器两套不同特点的软件,满足电网各种不同情况的需求。产品采用高速采样芯片和高速单片机控制芯片,严格把关各电子元器件,采用IP66防水设计,结构紧致,能耐严寒酷暑等恶劣环境。它集保护、遥信、遥控等功能于一体,具有集成度高、配置丰富灵活、操作方便等特点。

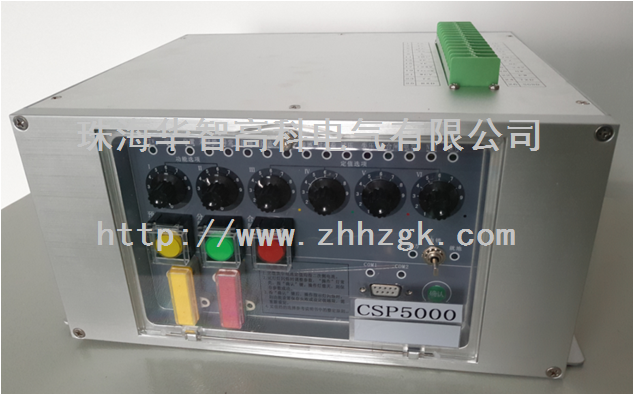

端子型产品图片

本智能装置作为电网安全运行的一个重要保障,与传统的微机保护装置相比有以下四大特点:
a) 增加了超级电容作为后备电源:户外开闭所的操作电源经常是使用UPS电源,而UPS电源的质量经常困绕着户外开闭所的正常运行。很多项目设计时有放弃使用UPS电源而直接用PT采取AC220V作为操作电源情形,从而导致真正发相间短路时,因短路电流瞬间无穷大引起一次电压瞬间迅速减小造成PT采取的AC220V也发生迅速下降,所以微机保护装置会因为电压过低而无法正常工作,跳闸线圈因为达不到额定电压产生跳不开断路器现象,引发越级跳闸扩大停电面积,有超级电容作为后备电源的方案正好解决了此问题。
b) 防护等级为IP66的结构设计和拔码设置的面板设计可以使装置完全适应户外开闭所被水淹、严寒和酷暑等各种恶劣环境。
c) 对零序电流具有更宽的测量范围,可以使装置用于10KV不接地系统、小电阻接地系统、消弧线圈接地系统或直接接地系统等各种不同的接地方式,完全满足各种大小零序电流的精确测量。
d) 装置具有RS485、RS232和以太网口等多种通信方式,并有101、104和MODBUS等多种通信规约,可支持基于光纤、GPRS或电力载波等多种通信通道与电力调度中心直接通信。

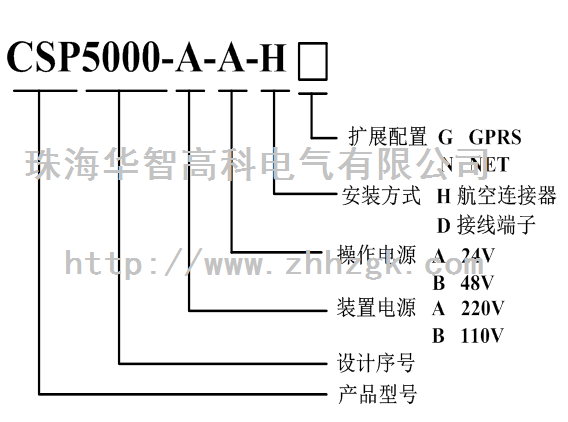

二、型号定义

三、工作环境
1、环境温度:-40℃~+70℃;
2、湿度:5%~100%;
3、环境温度最大变化率:1℃/min;
4、最大绝对湿度:35g/m3;
5、大气压力:70~106kPa。
6、机箱防护性能:防护等级不低于GB/T4208规定的IP66级要求;
7、工业级产品:宽温度范围(-40℃~+70℃),防磁、防震、防潮、防雷、防尘、防腐蚀。

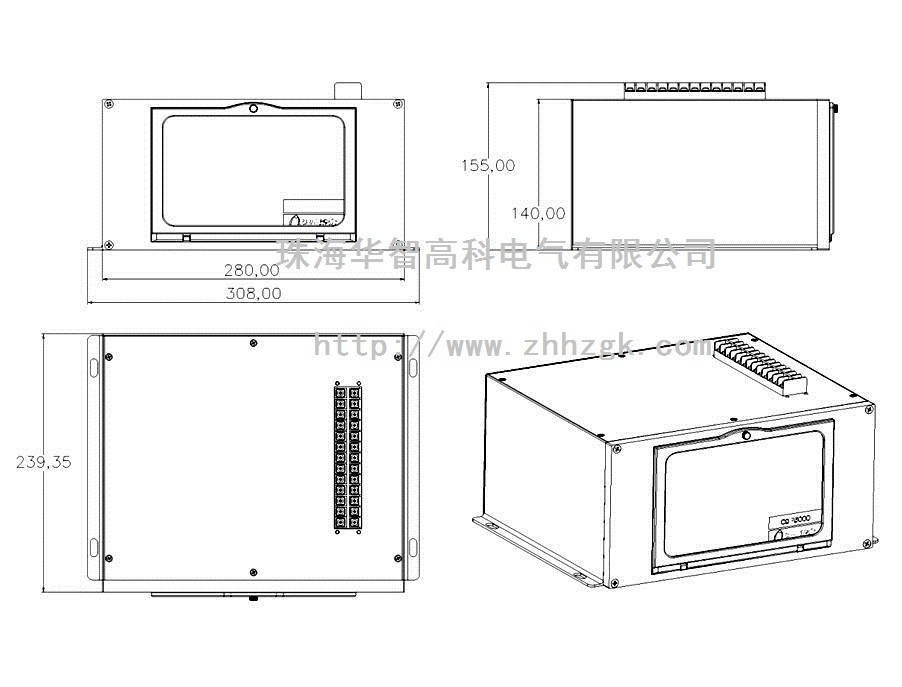

四、CSP5000系列端子型产品尺寸图
(单位mm)

五、主要技术特点
1、统一的核心公共平台
统一的嵌入式软硬件平台,采用32位微处理器,CPU主频达168MHZ,高性能的信息处理容量,嵌入式多任务实时操作系统的软件平台,支持高速以太网总线以及CAN总线通信,接口容量大。
2、存储记录
大容量的FLASH存储,记录位置事故遥信变位,SOE事件顺序记录,极值记录,数据当地存储,时间不小于1个月,支持历史数据补充上传。
3、通信方式、通信规约多样化
支持101、104、MODBUS等通信规约。
2个RS232/RS485接口每个串口可以灵活配置通信参数以及通信规约,波特率可调。
1个以太网网络接口,自动极性识别,10/100自适应功能。
4、智能化电源管理
接通交流电源,交流电源即作为装置工作电源,同时为超级电容充电。以超级电容作为后备电源,装置工作电源失电时无缝切入超级电容供电,保证装置动作的可靠性。
5、维护方面
提供各种指示灯指示运行状态。
提供远程和本地维护接口,使运行人员可在本地或主站等远方对其进行维护。
6、环境方面
适应严酷环境,工作温度-40℃~+70℃,防磁、防震、防潮。
电磁兼容符合GB/T 15153.1、GB/T 17626.4适应强电磁环境。
