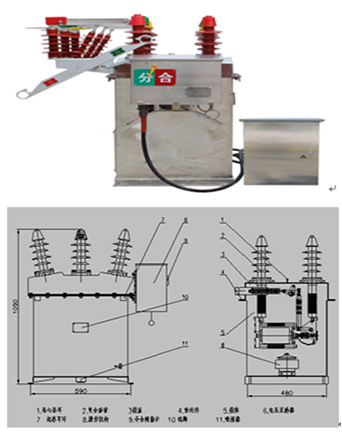

ZW8-12kV系列户外高压真空断路器

概要信息
编号
重量
0.00
1
0
零售价
0.00
市场价
0.00
没有此类产品

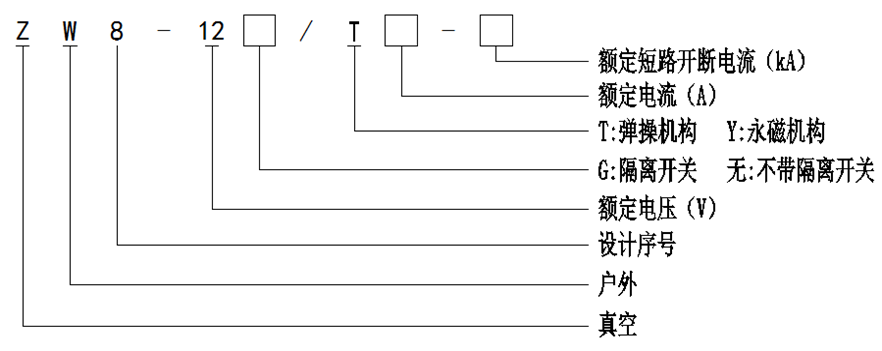

一、产品型号

二、产品使用条件



   周围空气湿度:-40℃~+40℃

   海拔高度:≤2000m(若海拔加高,订货时请注明)

   风压:≤700Pa(相当于风速34m/s)

   日照强度:0.1W/cm²(风速0.5m/s)

   地震强度: 不超过8度

    空气污秽程度: 不超过IV级

    覆冰厚度: 不超过10mm

    接地方式: 中性点不接地,经消弧线圈接地及小电阻接地

    无易燃、爆炸等危险、强烈化学腐蚀物(如各种酸、碱或浓烟等)和剧烈振动的场所



三、引用标准



   GB311.1     高压输变电设备的绝缘配合

   GB1984      高压交流断路器

   GB3309      高压开关设备常温下的机械试验

   GB/T 11022   高压开关设备和控制设备标准的共用技术要求

   GB 50150    电气装置安装国内工程电气设备交接试验标准

   DL/T 403    12kV~40.5kV高压真空断路器订货技术条件

   DL/T 615    交流高压断路器参数选用导则

   DL/T 593    高压开关设备的共用技术要求

   DL/T 884    12kV少维护户外配电开关设备通用技术条件

   Q/GDW xxx    高海拔外绝缘配置技术规范

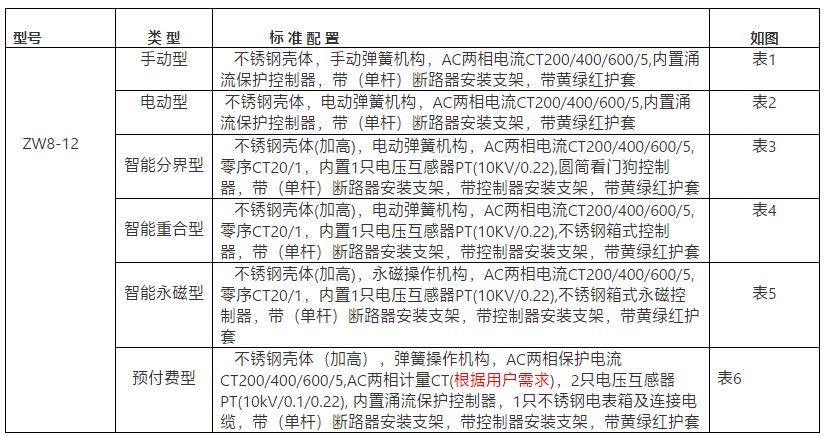

四、用户选型参考标准

五、方案(配置)特点概述

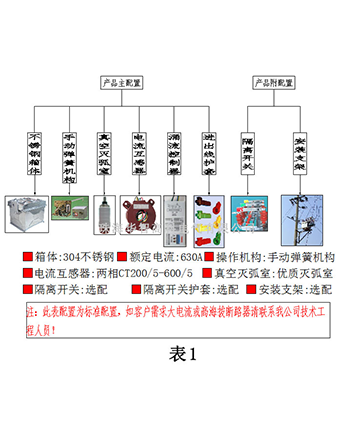

手动型:配置简单只能手动储能及分合闸操作,内置涌流保护控制器,可实现过流,速断保护,无通讯联网等功能(表6)。

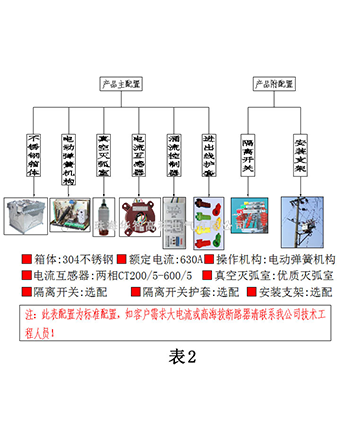

电动型:开关本体,动作可靠,安装方便,内置涌流保护控制器,通过电缆连接到变电站可实现手动+电动储能及分合闸操作,可实现过流,速断保护,无通讯联网等功能(表7)。

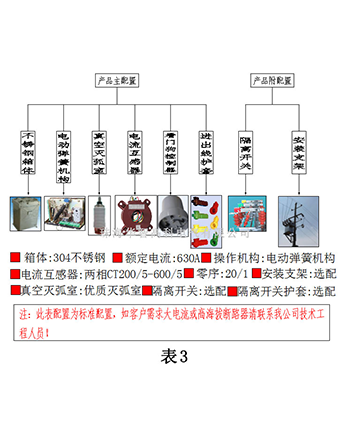

智能分界型:分界开关(俗称看门狗)作用于用户支线责任分界点处,可自动切除单相接地故障,自动隔离相间短路故障,快速定位故障点,监控用户负荷还可通过手机短信或后台对分界开关进行实时监测和控制分合闸操作(表8)。

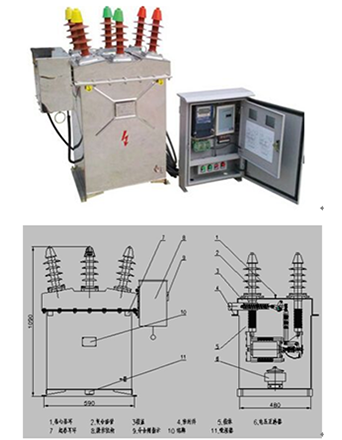

智能重合型:配置不锈钢(箱型)控制器,带后备电池,在线路停电抢修时也可保证在48小时内对开关进行操作。可适用于工矿企业,发电厂及变电站,农网和城区等作电气设施胡的控制和保护之用,并适用于频繁操作的场所,具有快速开断和自动快速重合闸的能力,可通过GSM和GPRS与后台监控系统和管理员手机监控系统相契合,实现配网自动综合化,集成化和智能化(表9)。



智能永磁型:配不锈钢(箱型)永磁控制器,带后备电池。结构简单,零件数量少,无需机械锁扣和辅助电器,机械动作的可靠性大大提高,能够实现免维护,开断能力强,安全性高,使用寿命可达30000次。并适用于频繁操作的场所,具有快速开断和自动快速重合闸的能力,可通过GSM和GPRS与后台监控系统和管理员手机监控系统相契合,实现配网自动综合化,集成化和智能化(表10)。

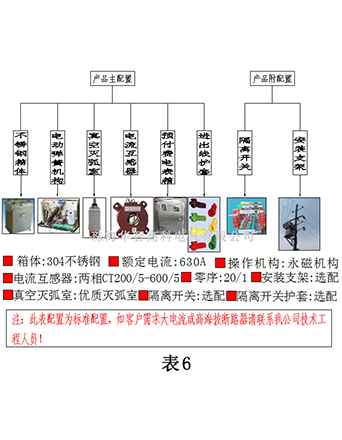

预付费型:配不锈钢(箱型)电表箱,具备自操作电源AC220V和计量电压AC100V。内置2只0.2S级电流互感器和2只0.2级电压互感器(10kV/0.1/0.22),具有故障跳闸和故障跳闸后不自动合闸的控制装置,不会因为故障导致大范围停电。用户欠费时,开关会自动跳闸停电,在用户自动刷卡缴费后,开关自动合闸送电。与PRS客户电能信息实时采集和监控系统配合,可以通过GPRS无线数据传输通道,实现全自动化无线抄表功能,并且能准确及时统计肯掌握客户的用电信息,还可以通过后台管理系统进行远程预付费和停送电控制(表11)。
