产品名称

ZW7-40.5kV系列户外高压真空断路器

概要信息
编号
重量
0.00
1
0
零售价
0.00
市场价
0.00
没有此类产品

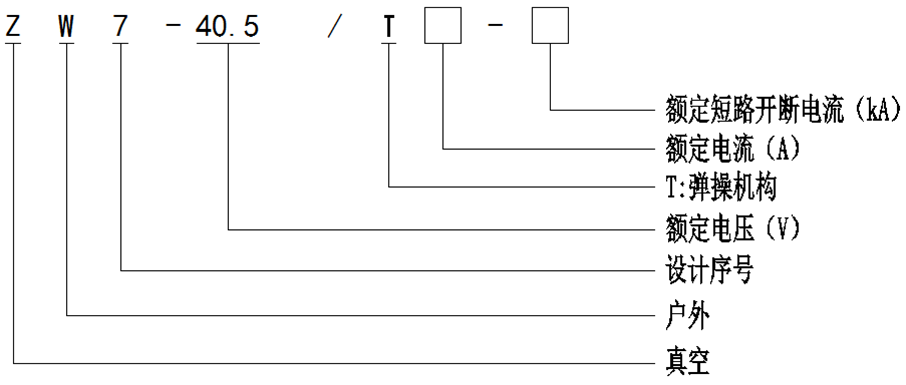

一、产品型号

二、产品使用条件



  周围空气湿度:-40℃~+40℃
  海拔高度:≤2000m(若海拔加高,订货时请注明)
  风压:≤700Pa(相当于风速34m/s)
  日照强度:0.1W/cm²(风速0.5m/s)
  地震强度:不超过8度
  空气污秽程度:不超过IV级
  覆冰厚度:不超过10mm
  接地方式:中性点不接地,经消弧线圈接地及小电阻接地
  无易燃、爆炸等危险、强烈化学腐蚀物(如各种酸、碱或浓烟等)和剧烈振动的场所



三、引用标准



GB311.1       高压输变电设备的绝缘配合
GB1984        高压交流断路器
GB3309        高压开关设备常温下的机械试验
GB/T 11022     高压开关设备和控制设备标准的共用技术要求
GB 50150      电气装置安装国内工程电气设备交接试验标准
DL/T 403      12kV~40.5kV高压真空断路器订货技术条件
DL/T 615      交流高压断路器参数选用导则
DL/T 593      高压开关设备的共用技术要求
DL/T 884      40.5kV少维护户外配电开关设备通用技术条件
Q/GDW xxx      高海拔外绝缘配置技术规范

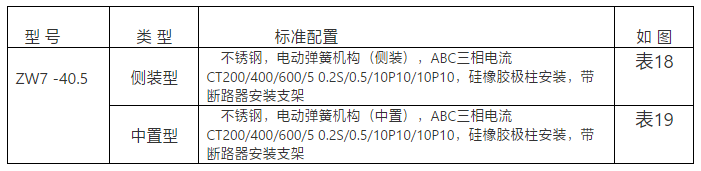

四、用户选型参考标准

五、方案(配置)特点概述

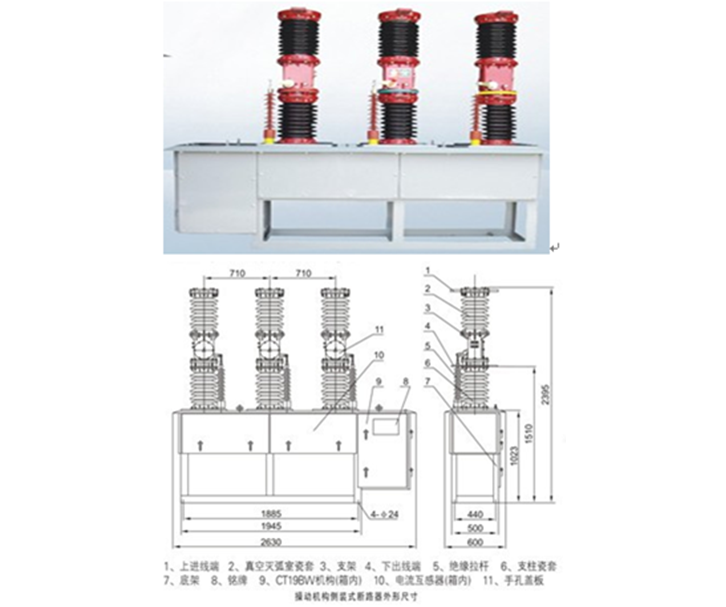

侧装型:主要用于户外35kV输变电系统的控制与保护,也适用于城、乡配电网络及工矿企业的正常操作与短路保护之用。该产品总体结构为硅橡胶支柱式;上支柱内装真空灭弧式,下支柱为硅橡胶支柱。采用机构侧装,便于维修。适用于频繁操作场所。并具有密封性好、抗老化、耐高压、不燃烧、无爆炸,使用寿命长,安装维护方便等特点(表18)。

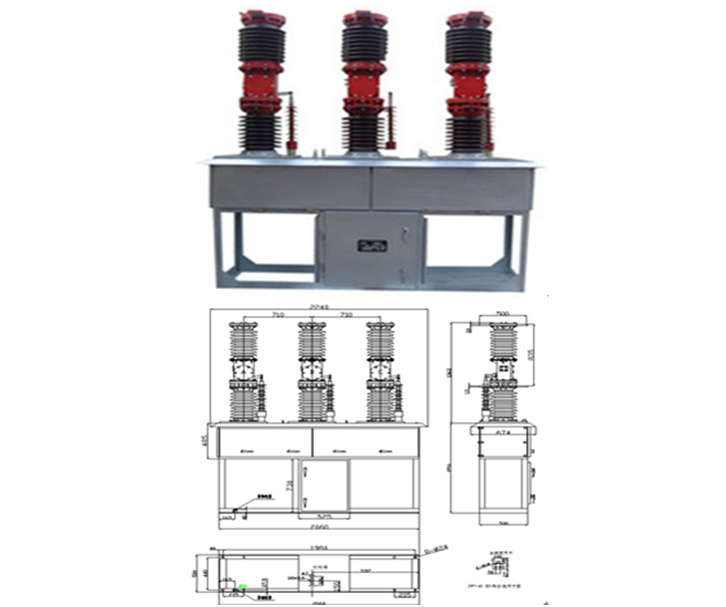

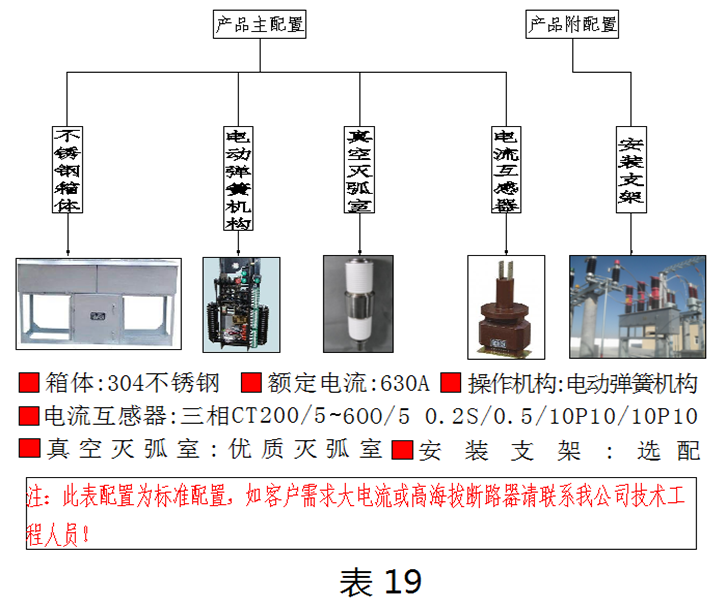

中置型:主要用于户外35kV输变电系统的控制与保护,也适用于城、乡配电网络及工矿企业的正常操作与短路保护之用。该产品总体结构为硅橡胶支柱式;上支柱内装真空灭弧式,下支柱为硅橡胶支柱。采用中置式机构安装,相对侧装式体积更小,质量更轻,便于运输和安装。适用于频繁操作场所。并具有密封性好、抗老化、耐高压、不燃烧、无爆炸,使用寿命长,安装维护方便等特点(表19)。

未找到相应参数组,请于后台属性模板中添加
暂未实现,敬请期待
暂未实现,敬请期待
