1. 概述
1.1产品特点
智能分界断路器控制器主要是与分界断路器配合,安装于架空配电线路的责任分界点处,对分支线实施保护,自动切除线路单相接地故障和相间短路故障,确保非故障用户的用电安全。

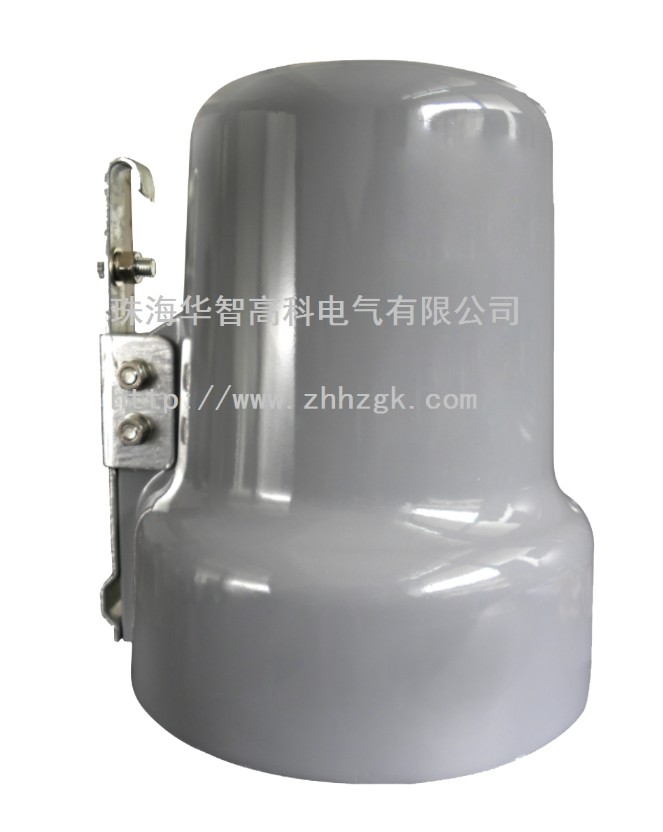

智能分界断路器控制器为圆桶形结构,具有良好的防风、防潮、防尘、抗震、抗凝露功能;超宽工作温度,在-40~80℃的环境下可靠工作;采用16位高速单片机作为主控芯片,12位AD精确采样,计算速度快,保护功能齐全;所有定值均通过全中文液晶进行无级整定,直观明了;控制器与开关本体通过控制电缆和航空接插件连接,安装方便;完善的无线通讯功,用户可远程查询开关状态,控制开关的分合。该产品广泛适用于城乡10kV~35KV架空配电线路的控制和保护,是配套智能开关断路器的理想装置。控制器外形以及安装尺寸如下图。

智能负荷开关控制器外形图

1.2 使用环境条件
(1) 海拔高度: ≤2000米
(2) 环境温度: 户外 -40℃ ~ +80℃,最高年平均气温20℃.最高日平均气温30℃
(3) 抗震能力: 地面水平加速度0.3g.垂直加速度0.15g同时作用持续三个正弦波
(4) 最大日温差: 25℃
(5) 日照强度: 0.1W/cm2(风速0.5m/s时)
(6) 最大风速: ≤25m/s
(7) 最大覆冰厚度: 10mm
(8) 运行环境:户外、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所
(9) 中性点接地方式: 中性点不接地、中性点经消弧线圈接地、中性点经小电阻接地系统。
2.技术参数

3. 控制器功能
速断保护
过流保护
零序保护
三次重合闸
重合闸、手动合闸在故障点上加速跳闸
杆下遥控功能
全中文液晶显示,可通过按键设置定值
GSM通讯功能,故障主动上报
可选配智能掌上电脑控制
