FDG200A智能负荷开关控制器

1.1产品特点
智能负荷开关控制器主要是与负荷开关配合，安装于架空配电线路的责任分界点处，对分支线实施保护，隔离故障线路，确保非故障用户的用电安全。
智能负荷开关控制器为圆桶形结构，具有良好的防风、防潮、防尘、抗震、抗凝露功能；超宽工作温度，在-40～80℃的环境下可靠工作；采用16位高速单片机作为主控芯片，12位AD精确采样，计算速度快，保护功能齐全；所有定值均通过全中文液晶进行无级整定，直观明了；控制器与开关本体通过控制电缆和航空接插件连接，安装方便；完善的无线通讯功，用户可远程查询开关状态，控制开关的分合。该产品广泛适用于城乡10kV~35KV架空配电线路的控制和保护，是配套智能负荷开关的理想装置。控制器外形以及安装尺寸如下图。

智能负荷开关控制器外形图

1.2 使用环境条件
(1) 海拔高度： ≤2000米
(2) 环境温度：  户外 -40℃ ~ +80℃,最高年平均气温20℃.最高日平均气温30℃
(3) 抗震能力：  地面水平加速度0.3g.垂直加速度0.15g同时作用持续三个正弦波
(4) 最大日温差： 25℃
(5) 日照强度：  0.1W/cm2(风速0.5m/s时)
(6) 最大风速：  ≤25m/s
(7) 最大覆冰厚度：   10mm
(8) 运行环境：户外、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所
(9) 中性点接地方式： 中性点不接地、中性点经消弧线圈接地、中性点经小电阻接地系统。
2．技术参数

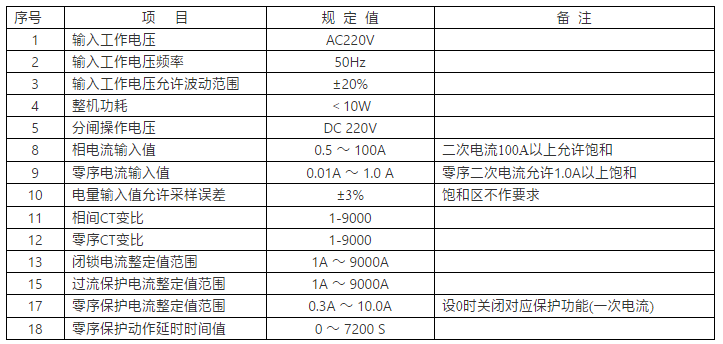

2.1控制器技术参数
