产品名称

FZW28-12F型户外真空负荷开关

概要信息
编号
重量
0.00
1
0
零售价
0.00
市场价
0.00
没有此类产品

1、概述:

FZW28-12F型户外真空负荷开关,为额定电压12kV,三相交流50Hz的户外柱上配电开关设备,采用真空灭弧和SF6气体作为对地和相间绝缘。
FZW28-12F型户外真空负荷开关的本体与FDG200A型故障检测器通过控制电缆进行电气连接,于前级重合器配合使用。具备故障检测、控制保护和通讯功能,可实现自动切除单相接地故障和自动隔离相间短路故障。

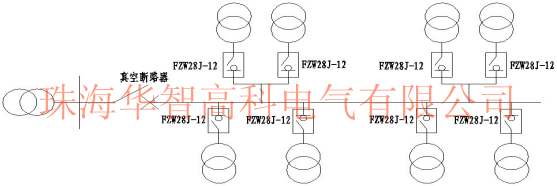

适用于10kV配电线路用户进线的T接处或用户末端,也可用于符合要求的其它分支线连接处。不能串联使用。
FZW28-12F型户外真空负荷开关符合GB3806-2004和GB/T7261-2008等技术标准。

2、型号定义:

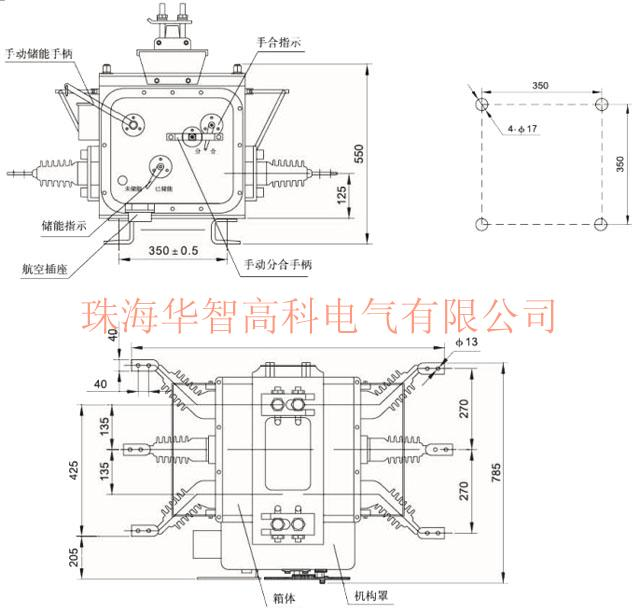

6、外形及尺寸

3、使用环境条件:

周围空气温度:上限+60℃,下限-30℃;
空气相对湿度:日平均值不大于95%,月平均值不大于90%;
海拔:≤3000m;
风压:不超过700Pa(相当于风速34m/s);
污秽等级:Ⅳ级(爬电比距31mm/kV);
履冰厚度:≤10mm;
地震烈度:≤8度;
安装场所:应无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动等;
中性点接地方式:中性点不接地、中性点经消弧线圈接地、中性点经低电阻接地。



4、产品特点:

密封性能可靠:具有成熟密封壳体技术,IP67防护等级,壳体采用模具拉伸一次成型工艺加工而成,易于箱体密封,气密性和机械强度高,适合长期运行和频繁操作;
操作简便:开关无论是拉杆手动操作,还是电动控制操作,都简捷方便,而且没有往复储能的过程,分合一步到位。具有明显易观察的机械联动分合指示;
具有免维护特性:开关主回路、二次元器件、操作机构均密封在SF6气体(零表压)中,不受外界环境影响,性能稳定、可靠,免维护;
进出线性能优良:可采用电缆进出线方式;也可采用流体硅橡胶拐角套管,外绝缘性优良;
智能自动化:内置两相CT,在供电运行时提供运行电流信号,可满足用户负荷及线路运行状况的监视要求,在用户界内线路短路故障时,可检出故障电流,提供保护判断依据,零序CT,在单相接地故障时输出毫安级的电流信号,为控制器提供保护判断依据。开关本体与控制器配合使用实现“看门狗”功能,再增加通信模块后实现自动化远方监控;
使用安全:真空灭弧方式,内置串联隔离刀与灭弧室异步联动,增加分合安全性。在箱体顶部设置压力释放点,在极端情况亦能可靠保证人身安全。

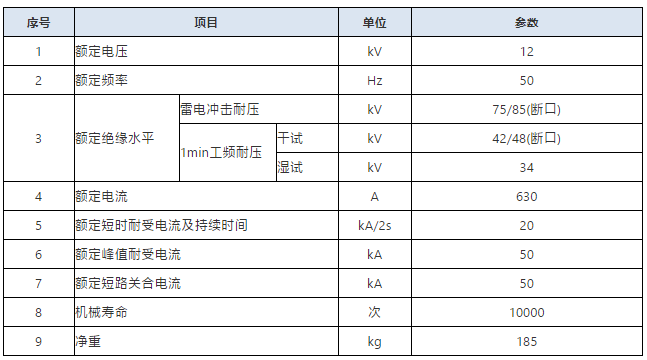

5、主要技术参数:

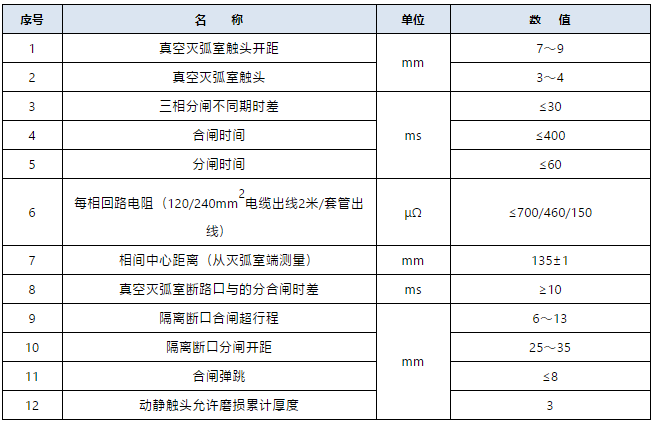

开关的机械特性参数

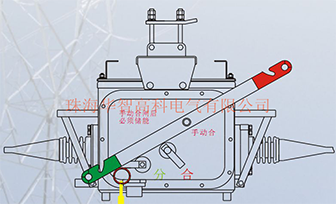

6、开关操作:(见图4a、b,图5a、b,图6a、b)

手动储能操作

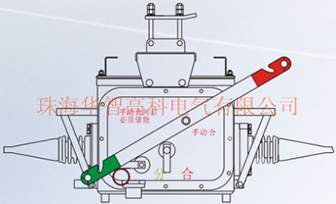

图4a合闸未储能状态

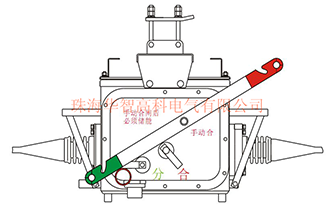

图4b合闸已储能状态(正常运行状态)

手动合闸操作

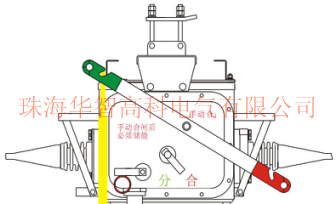

图5a分闸状态

图5b合闸状态(非正常运行状态)

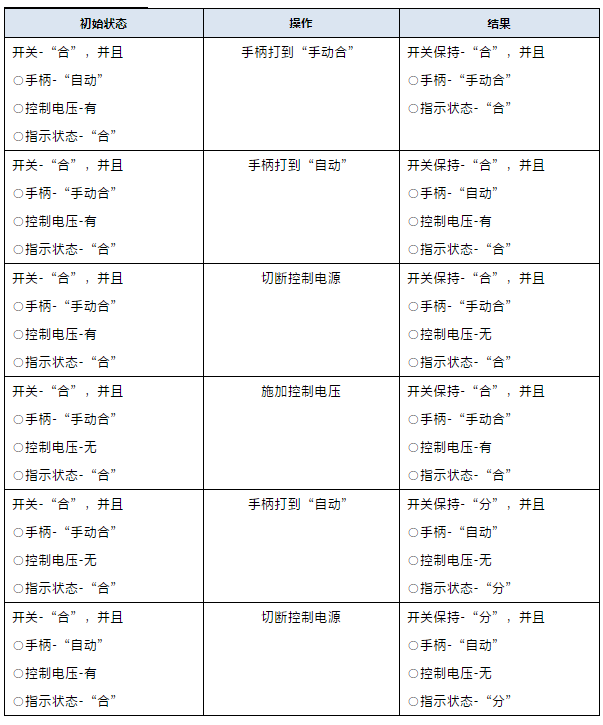

具体操作程序如下表

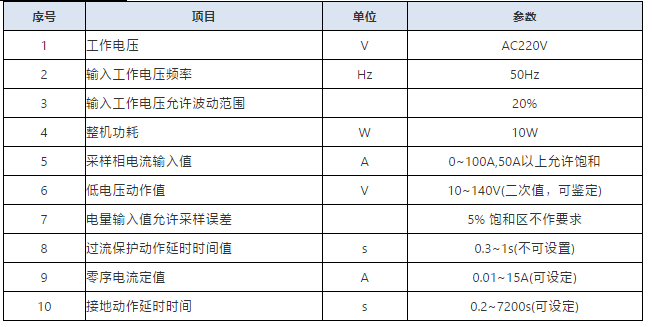

控制装置技术参数

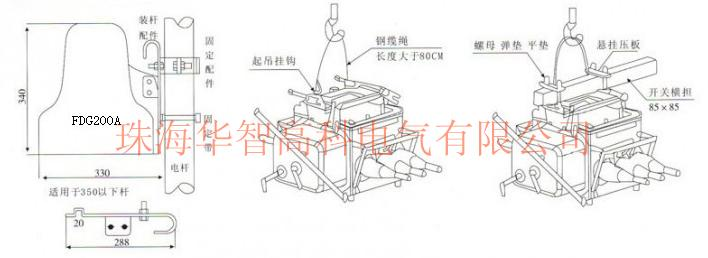

7、控制装置安装示意图:

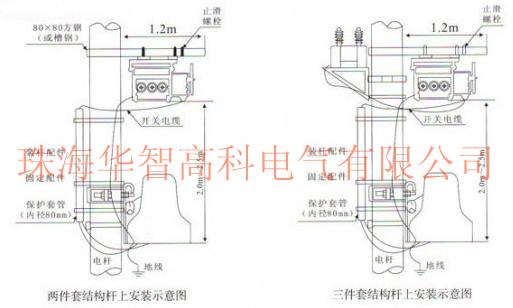

8、开关本体安装示意图:
