柱上开关的分类及型号定义

柱上开关的分类及型号定义

分类:
电气知识
作者:
来源:
发布时间:
2019/09/29 18:47
浏览量
评论:
【摘要】:
柱上开关是指安装于10KV架空配电线路中户外电杆上的开关,用于城郊及农村配电网中,用于分段、闭合

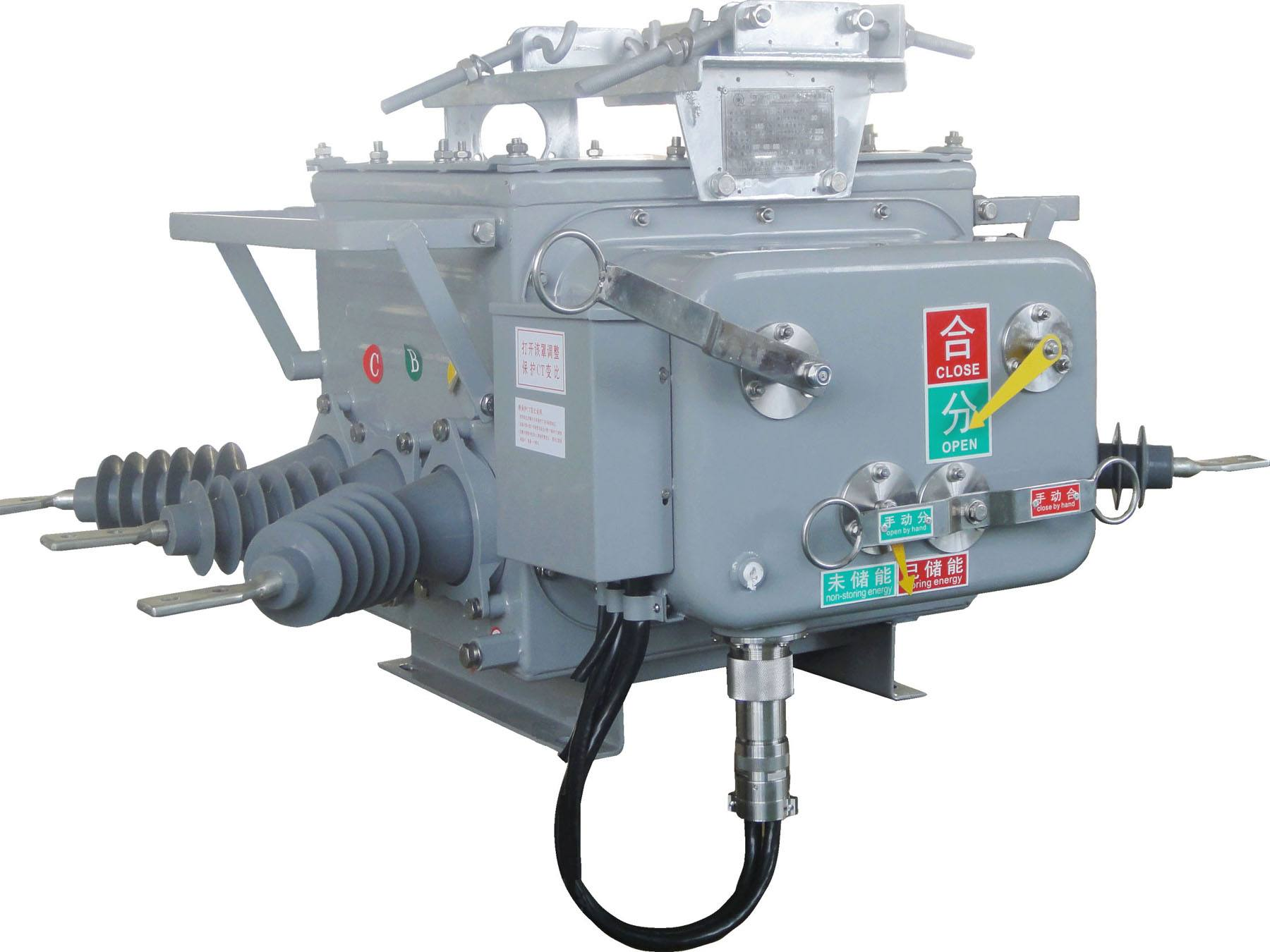

柱上开关是指安装于10KV架空配电线路中户外电杆上的开关,用于城郊及农村配电网中,用于分段、闭合、承载线路负荷电流及故障电流的机械开关设备,由带传感器的开关本体+FTU(馈线自动化终端)组成。

一、柱上开关的分类

1、按开断能力分:

l  断路器:能关合、承载、开断正常负荷电流(≤630A)以及故障电流的开关设备(≥20KA)。
l  负荷开关:能关合、承载、开断正常负荷电流(≤630A),能承载但不能开断故障电流的开关设备。
l  柱上隔离开关:不能关合、开断正常负荷电流,有明显断口,用于隔离线路检修
l  柱上熔断器:用于分断短路电流,保护线路。

2、按灭弧方式:真空灭弧,SF6灭弧,油灭弧(淘汰)

3、绝缘方式:空气绝缘,SF6气体绝缘,复合绝缘,油绝缘(已淘汰)

4、设计序号:20,28,32,34,43

5、按所配控制器分:

l  分界型开关:内置零序互感器,具有零序保护功能,配负荷开关或断路器
l  电压型负荷开关:可根据两侧线路电压变化来自动分合闸
l  集中型负荷开关:不能主动开断短路电流的断路

二、柱上开关的使用环境

l  使用环境为户外,受海拔高度、温差、地震、风速、覆冰等影响,必须能在恶劣环境中长期稳定地工作;
l  多用于城郊及农村电网等偏远、装于柱上高处,操作及维护不便,国网要就20年免维护
l  主要用于10kV架空配电线路中,是馈线自动化系统的重要组成部分。

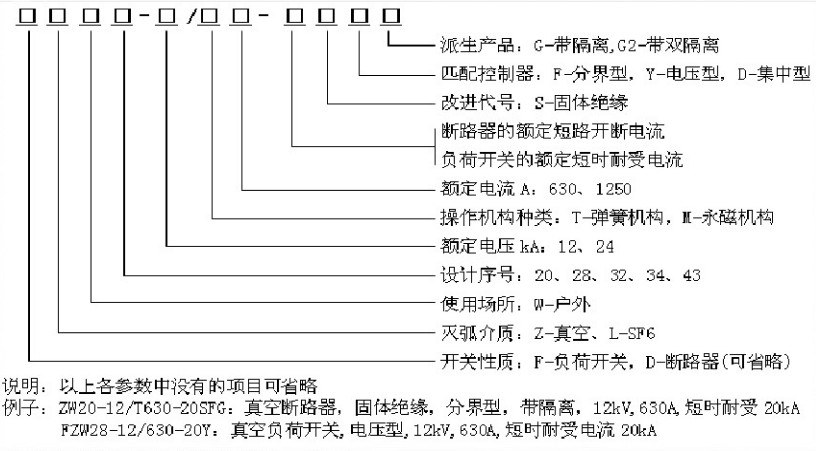

三、柱上开关的型号定义
